Collegamenti esterni SMA Solar Technology AG
54 SC20_25_35-IIT094521 Istruzioni per l’installazione
6.2 Collegamento alla rete CA
6.2.1 Collegamento di cavi CA al Sunny Central 200 / 250
I punti di collegamento alla rete CA si trovano in basso a sinistra nell'armadio CA.

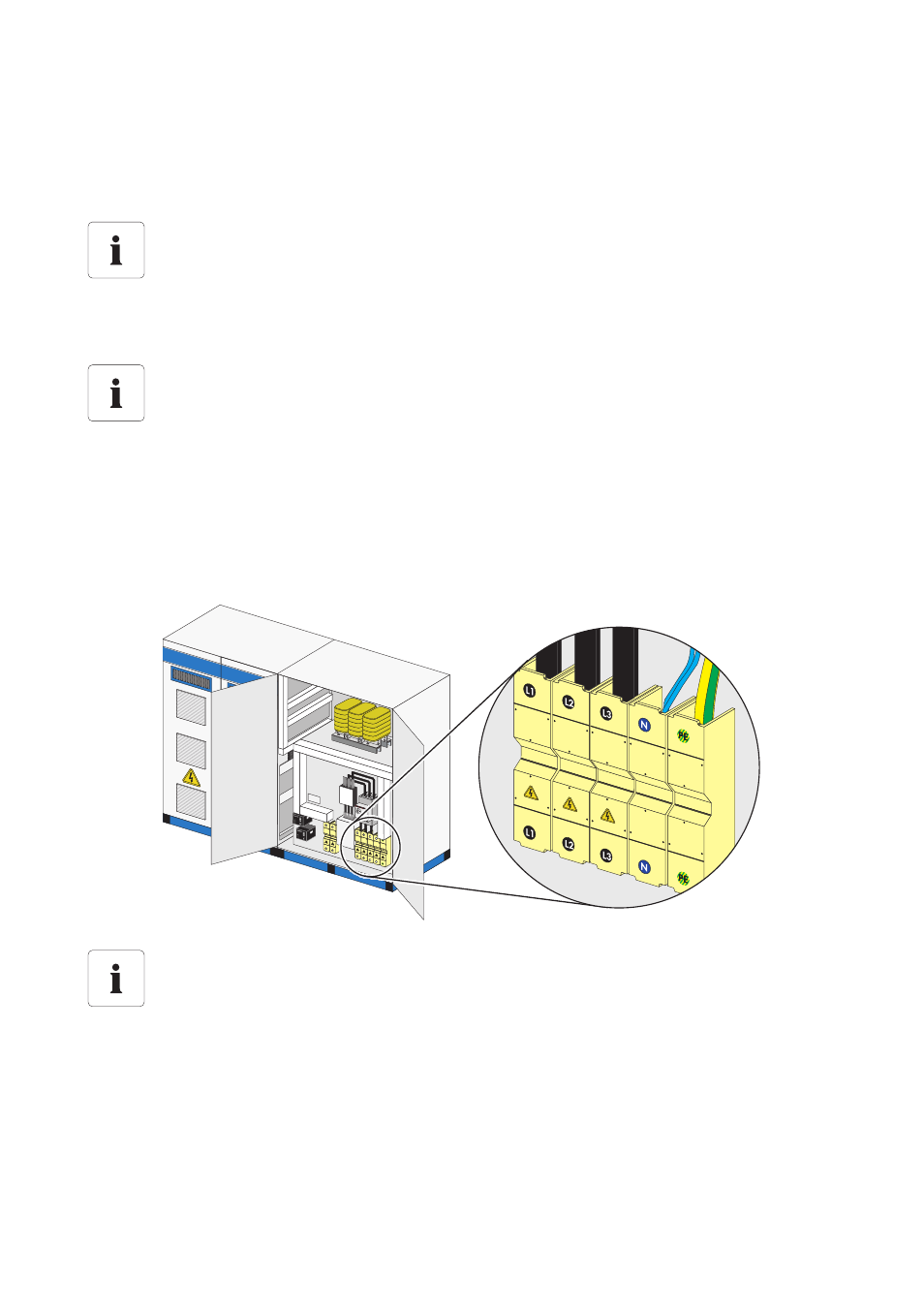

La figura seguente mostra, a titolo di esempio, i punti di collegamento per la rete CA del Sunny
Central 250.
1. Introdurre i cavi nell'armadio CA attraverso l'apertura nella base dell'armadio.
2. Provvedere i cavi di capocorda.
3. Collegare i cavi.
4. Montare l'elemento per scaricare la trazione dei cavi di collegamento alla rete CA. Fissare tale
elemento alla canalina con fascette di fissaggio per cavi.
Tipo di rete
I Sunny Central sono configurati per il collegamento a una rete TN-C. Il collegamento a
una rete TN-S o TT è possibile. A questo scopo rimuovere il ponte tra N e PE sul
collegamento alla rete. Una rete IT può essere realizzata in modo personalizzato per
l'impianto. Rivolgersi al Servizio assistenza tecnica Sunny Central.
Elementi fusibili
Proteggere il cavo di collegamento alla rete con fusibili di corrente nominale pari a quella
indicata sulla targhetta d'identificazione. Nel caso in cui la corrente nominale sia diversa
dalla corrente nominale degli elementi fusibili, è possibile utilizzare l'elemento fusibile con
corrente nominale immediatamente superiore.
Posizione dei punti di collegamento alla rete CA
La posizione esatta dei punti di collegamento alla rete CA varia a seconda del modello.
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei punti di collegamento alla rete CA.
