Collegamenti elettrici interni SMA Solar Technology AG
48 SC20_25_35-IIT094521 Istruzioni per l’installazione
5.9 Sunny Central nella connessione in team (opzionale)
Come opzione si possono collegare tra di loro 2 Sunny Central. Se si utilizza la connessione in team
si deve collegare il cablaggio interno per la connessione in team delle due unità armadio.
5.9.1 Collegamento dei cavi team al Sunny Central 200 / 250 /
250HE
Il cablaggio team deve essere eseguito sull'apparecchio team master e sullo slave.
Nell'armadio CA i cavi team sono già preinstallati. I cavi team si trovano nell'armadio CA. I morsetti
di collegamento del cablaggio team si trovano nell'armadio CC.

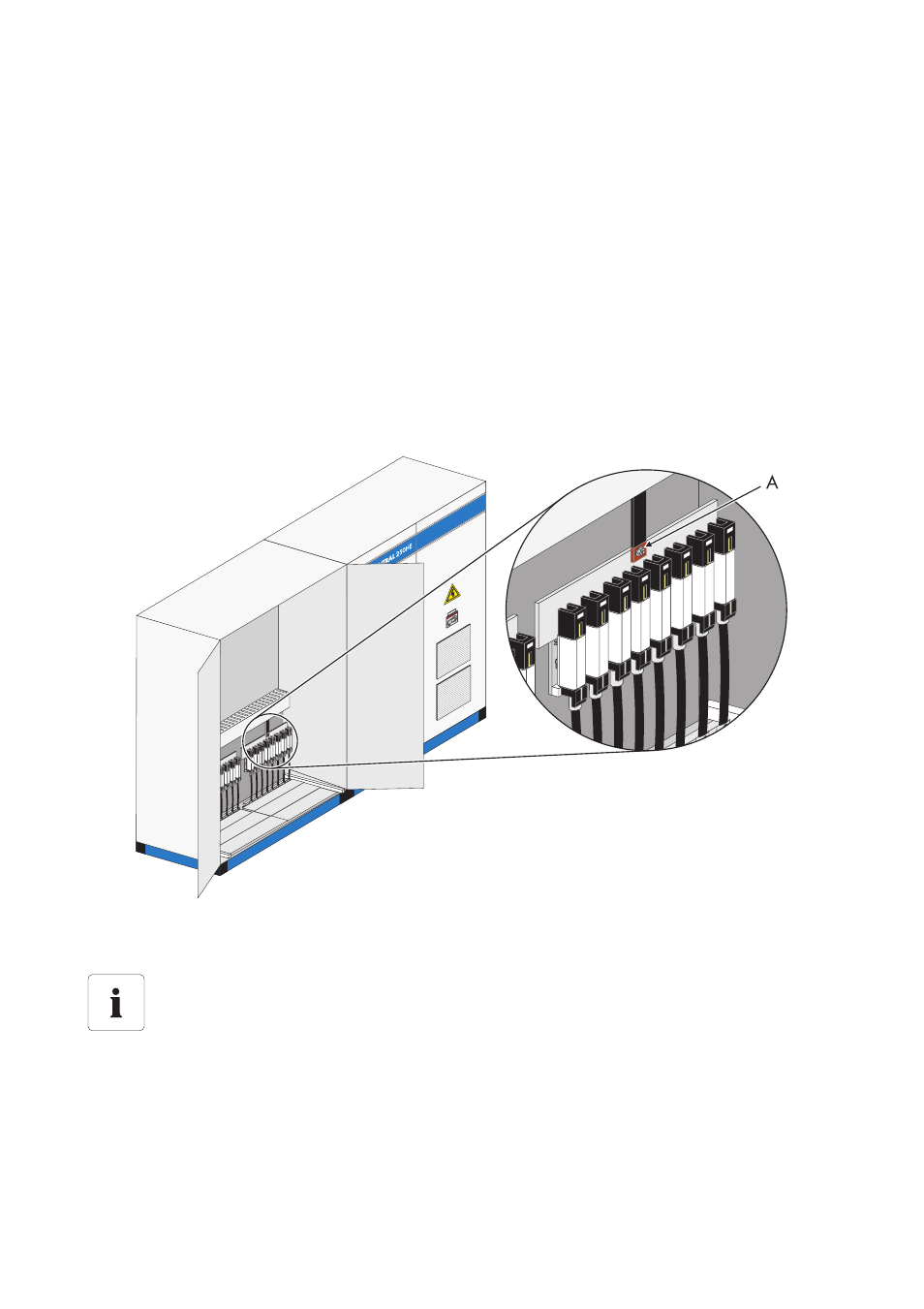

La figura seguente mostra la posizione dei morsetti di collegamento per il cablaggio team del Sunny
Central 250.
1. Collegare il cavo team (L+) a L+ della sbarra collettrice.
2. Collegare il cavo team (L-) a L- della sbarra collettrice.
☑ I cavi team sono ora collegati.
A Punto di collegamento cavo team
Posizione dei morsetti di collegamento del cablaggio team
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei morsetti di collegamento per il cablaggio team.
