SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 41
5.3 Collegamento PE
5.3.1 Sunny Central 200 / 250 / 250HE e 350
Le guide PE dei due armadi di distribuzione devono essere collegate tra di loro. Esse si trovano nella
parte inferiore delle pareti laterali. I cavi necessari sono compresi nel volume di fornitura. La figura

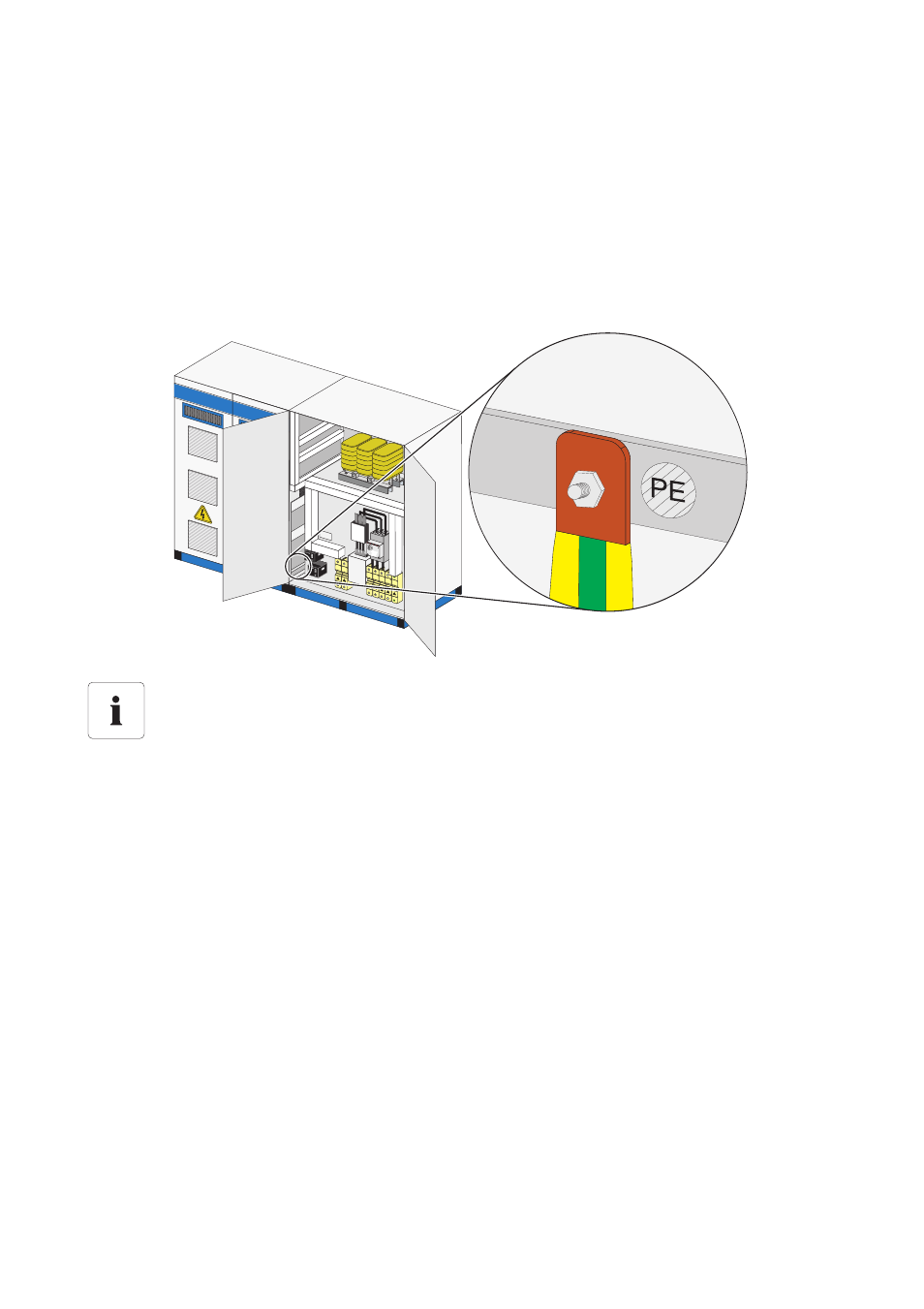

seguente mostra, a titolo di esempio, il punto di allaccio per il collegamento PE del Sunny
Central 250.
1. Collegare i cavi PE alle guide PE contrassegnate.
2. Verificare la correttezza e la stabilità del collegamento PE.
☑ Il cavo PE è collegato.
Posizione della guida PE
La posizione esatta della guida PE varia a seconda del modello. Con l'identificazione
apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire la posizione
esatta della guida PE.
