SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 51
5.10 Collegamento della resistenza EVR (opzionale)
La resistenza EVR aumenta la tensione CC massima consentita sul collegamento al dispositivo con
funzionamento a vuoto fino a 1.000 V CC. La resistenza EVR viene montata sul tetto del Sunny
Central. Se si impiega la resistenza EVR non è possibile espellere l'aria di scarico attraverso il tetto
del Sunny Central. L'espulsione dell'aria di scarico avviene attraverso la parete posteriore.

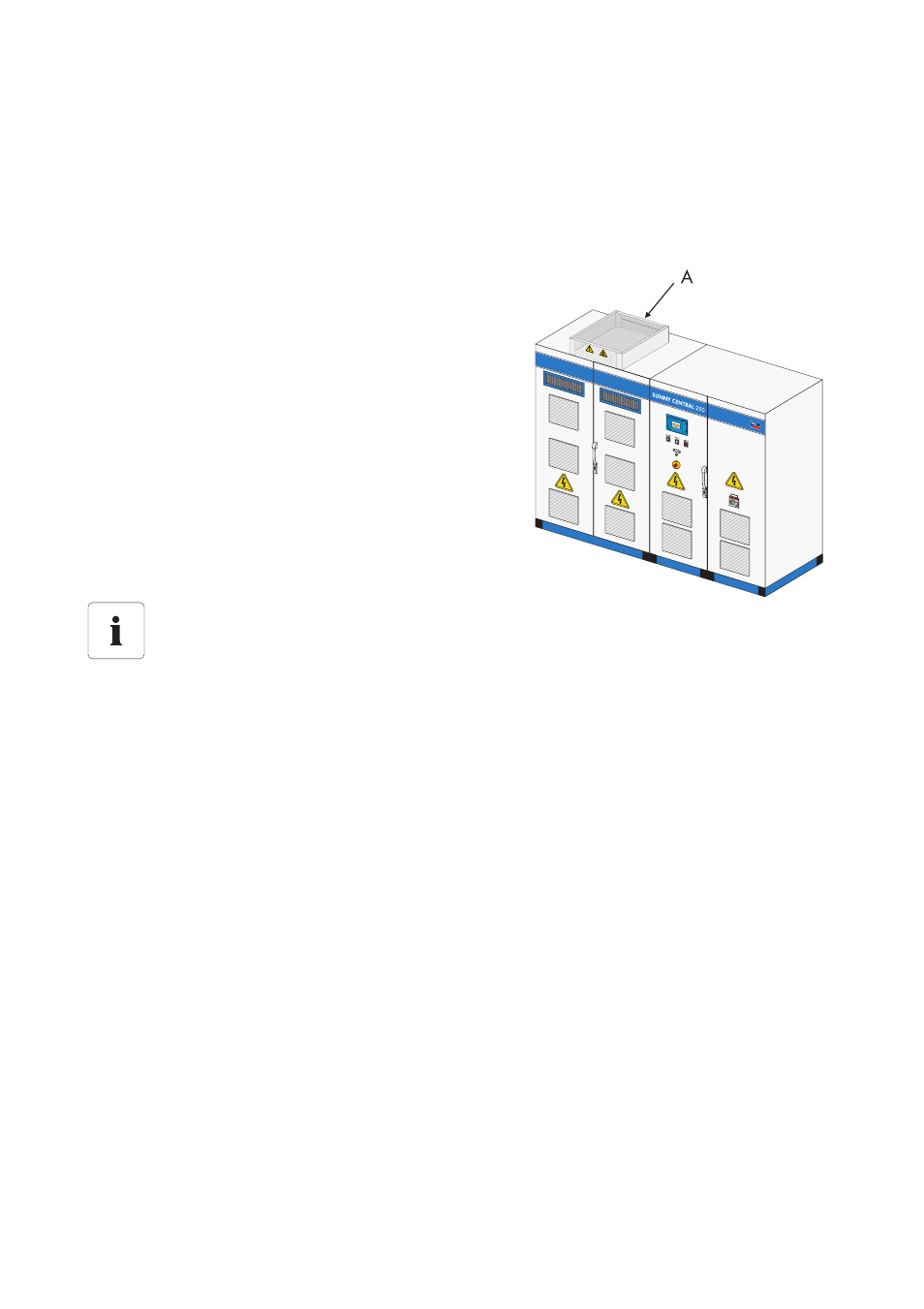

La figura seguente mostra la posizione della resistenza
EVR (A) in riferimento al Sunny Central 250.
1. Inserire la resistenza EVR tra le guide sul tetto del Sunny Central.
2. Rimuovere 9 viti dalla griglia di protezione della resistenza EVR.
3. Rimuovere la griglia di protezione in avanti.
4. Collegare il cavo PE nella resistenza EVR al perno sul lato sinistro.
5. Fissare la resistenza EVR sulle guide con le due viti a sinistra e a destra della resistenza EVR.
6. Collegare i cavi di potenza (in dotazione) come indicato dallo schema elettrico allegato.
7. Fissare la griglia di protezione con le 9 viti alla resistenza EVR.
☑ La resistenza EVR è collegata.
Posizione dei morsetti di collegamento della resistenza EVR
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei morsetti di collegamento della resistenza EVR.
