Collegamenti elettrici interni SMA Solar Technology AG
32 SC20_25_35-IIT094521 Istruzioni per l’installazione

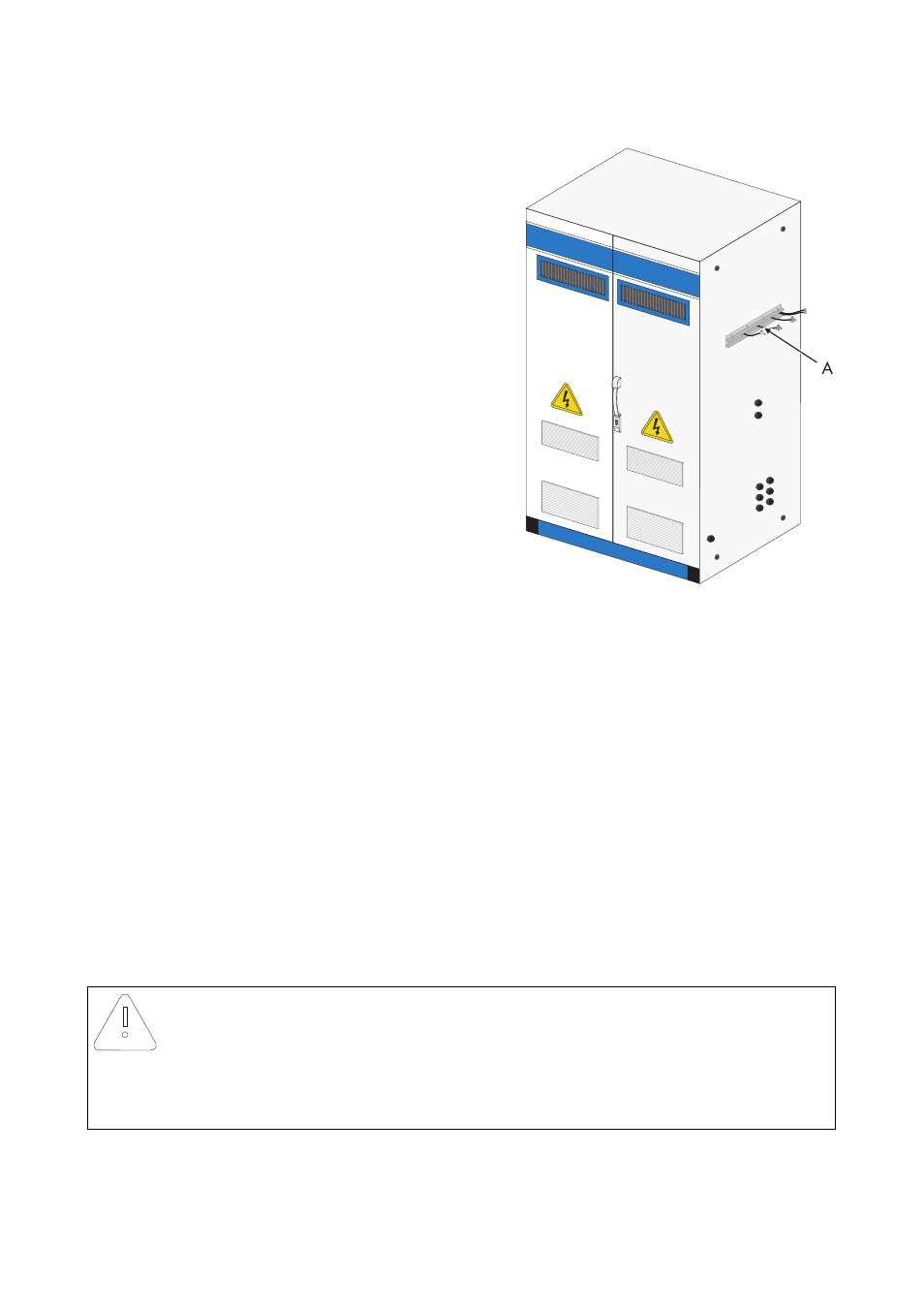

1. Svitare i dadi zigrinati delle lamiere scorrevoli (A).
2. Spostare le lamiere scorrevoli verso l'alto o il basso.
3. Introdurre i seguenti cavi nell'armadio CA facendoli
passare attraverso il feltro di fissaggio.
– Linee di controllo (vedere capitolo 5.4 ”Collegamento delle linee di controllo alla
morsettiera di trasmissione” (Pagina 43)).
– Linee dati (vedere capitolo 5.5 ”Collegamento del Sunny Central Control all'alimentatore di
potenza” (Pagina 44)).
– Linee di controllo interne X8 e X9 (vedere capitolo 5.6 ”Collegamento delle linee di
controllo interne” (Pagina 45)).
– Cavo per il monitoraggio dell'isolamento (opzionale) (vedere capitolo 5.7 ”Collegamento
monitoraggio dell'isolamento (opzionale)” (Pagina 46)).
– Sensore di temperatura (vedere capitolo 5.8 ”Montaggio del sensore di temperatura
interno” (Pagina 47)).
☑ I singoli cavi sono stati inseriti nell'armadio CA attraverso il feltro di fissaggio. Essi sono
necessari per le operazioni successive.
4. Collegare le linee di controllo alla morsettiera di trasmissione.
☑ Le linee di controllo sono collegate.
Avviso!
I passacavi che non sono a tenuta stagna provocano la corrosione nel Sunny
Central.
• Comprimere le lamiere scorrevoli a sufficienza.
• Avvitare i dadi zigrinati delle lamiere scorrevoli.
