Collegamenti esterni SMA Solar Technology AG
60 SC20_25_35-IIT094521 Istruzioni per l’installazione

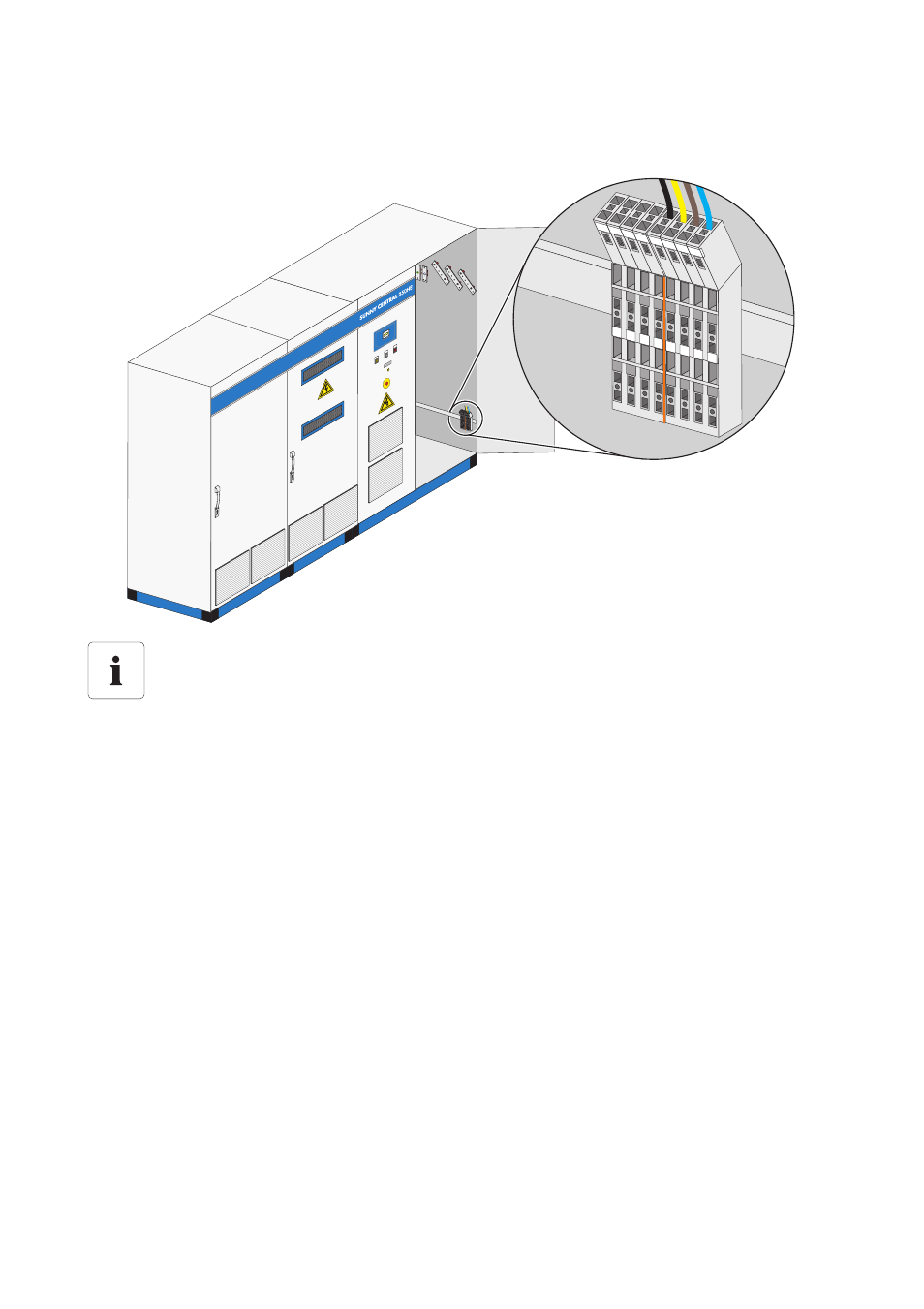

La figura seguente mostra i morsetti di collegamento per l'autoalimentazione CA nel Sunny
Central 350.
6.4.1 Collegamento dell'autoalimentazione esterna
1. Introdurre i cavi nell'armadio CA attraverso l'apertura nella base dell'armadio.
2. Comprimere le molle dei morsetti di collegamento alla rete CA con un cacciavite.
3. Introdurre il cavo nel morsetto di collegamento.
4. Togliere il cacciavite.
☑ L'autoalimentazione CA è collegata.
6.4.2 Collegamento dell'autoalimentazione interna
1. Ponticellare i morsetti di collegamento come indicato nello schema elettrico.
2. Comprimere le molle dei morsetti di collegamento alla rete CA con un cacciavite.
3. Introdurre il cavo nel morsetto di collegamento indicato dallo schema elettrico.
4. Togliere il cacciavite.
☑ L'autoalimentazione CA è collegata.
Posizione dei morsetti di collegamento alla rete CA
La posizione esatta dei morsetti di collegamento alla rete CA varia a seconda del modello.
Con l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può
stabilire la posizione esatta dei morsetti di collegamento alla rete CA.
