SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 35
5.2.2 Sunny Central 350
I cavi di potenza collegano il filtro sinusoidale dell'armadio CC / inverter con il trasformatore
dell'armadio CA.
I cavi di potenza (U1, V1, W1) sono già collegati al filtro sinusoidale e sono tagliati in modo tale che
l'associazione con il rispettivo trasformatore è univoca.

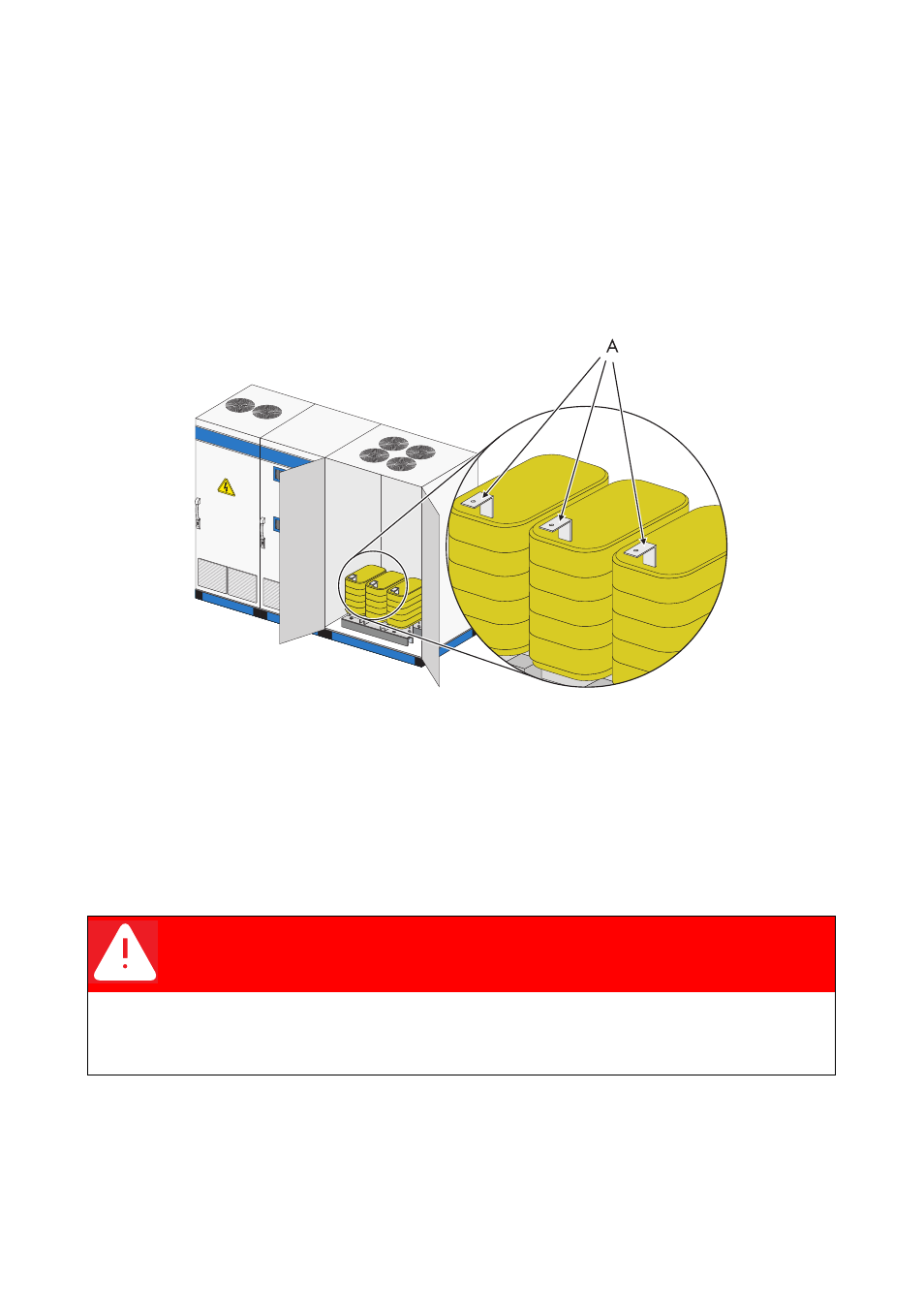

L'immagine che segue mostra i punti di collegamento dei cavi di potenza sul trasformatore del Sunny
Central 350.
Procedura per il cablaggio di potenza:
1. Far passare i cavi attraverso la parete laterale aperta al di sopra della lamiera alla base
dell'armadio CC.
2. Legare i cavi alla base dell'armadio di distribuzione con delle fascette serracavi.
3. Collegare i cavi di potenza. Mentre si stringe il dado, tenere ferma la vite.
A Morsetti di collegamento filtro sinusoidale
PERICOLO!
Pericolo di incendio.
Se il collegamento degli alimentatori di potenza non è eseguito correttamente si può
sviluppare un incendio.
• Attenersi alla sequenza di collegamento degli alimentatori di potenza.
