6. Stringere i pressacavi B e C (vedere figura a pagina 38).
7. Legare insieme i cavi di potenza mediante fascette serracavi. Altrimenti l'isolamento del cavo
può essere danneggiato da bordi di metallo appuntiti o affilati.
☑ Il cablaggio di potenza è concluso.
8. Rimontare la copertura di protezione dell'alimentatore di potenza.
☑ La copertura di protezione è montata.
PERICOLO!
Pericolo di incendio.
Se il collegamento degli alimentatori di potenza non è eseguito correttamente si può
sviluppare un incendio.
• Attenersi alla sequenza di collegamento degli alimentatori di potenza.

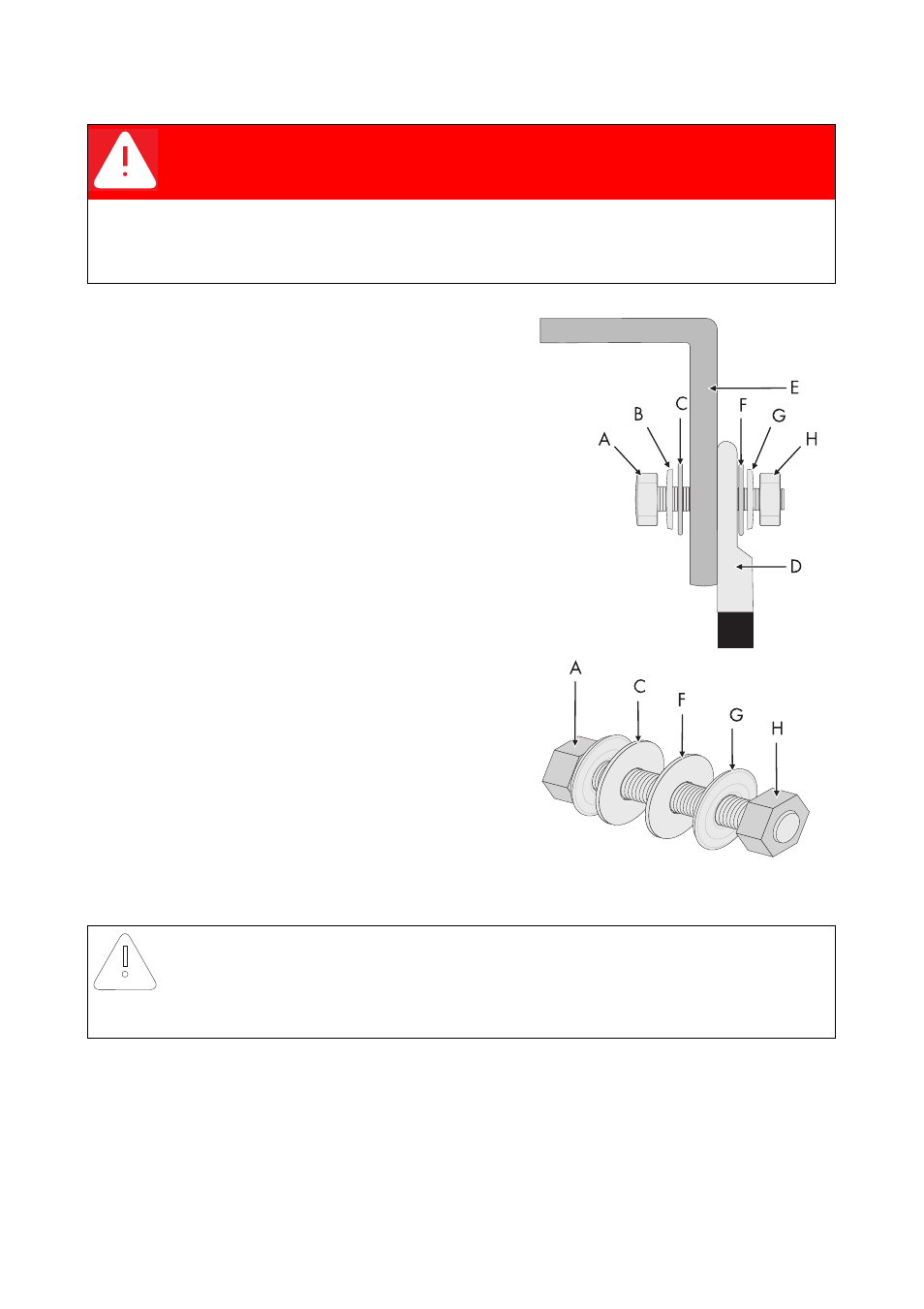

A Vite
B Rondella elastica
C Rondella
D Linguetta
E Capocorda cavo di potenza
F Rondella
G Rondella elastica
H Dado
Avviso!
I pressacavi che non sono a tenuta stagna provocano la corrosione nel Sunny
Central.
• Serrare sufficientemente il pressacavo.
