SMA Solar Technology AG Collegamenti elettrici interni
Istruzioni per l’installazione SC20_25_35-IIT094521 43
3. Serrare il pressacavo (A).
4. Verificare la correttezza e la stabilità del collegamento PE.
☑ Il cavo PE è collegato.
5.4 Collegamento delle linee di controllo alla morsettiera di
trasmissione
Le linee di controllo si trovano nel canale dei cavi di trasmissione dell'armadio inverter. Le linee di

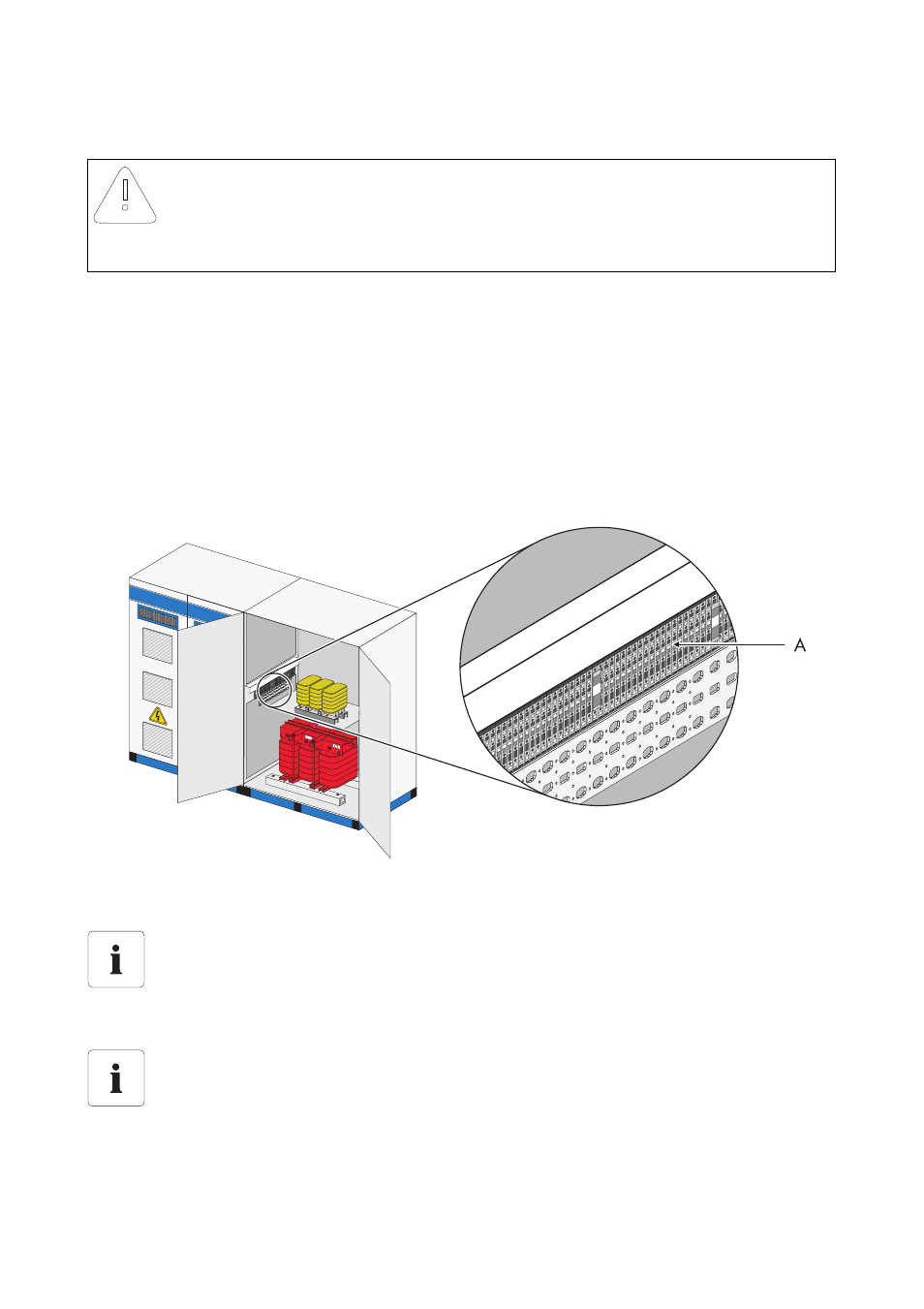

controllo sono provviste di indicazioni che ne indicano la destinazione. La figura seguente mostra la
posizione esatta della morsettiera di trasmissione del Sunny Central 250.
1. Collegare le linee di controllo alla morsettiera di trasmissione.
☑ Le linee di controllo sono collegate.
Avviso!
I pressacavi che non sono a tenuta stagna provocano la corrosione nel Sunny
Central.
• Serrare sufficientemente il pressacavo.
A Morsettiera di trasmissione
Posizione della morsettiera di trasmissione
La posizione esatta della morsettiera di trasmissione varia a seconda del modello. Con
l'identificazione apparecchiatura (BMK) e lo schema elettrico in dotazione si può stabilire
la posizione esatta dei singoli morsetti.
Assegnazione delle linee di controllo
L'assegnazione univoca delle linee di controllo avviene mediante la denominazione dei
morsetti.
