Configurazione della torCia per maCChina
powermax
105 Manuale di manutenzione 6-5
Conversione di una torcia per macchina a lunghezza completa in una mini
torcia per macchina
È possibile convertire una torcia per macchina a lunghezza completa a una mini torcia per macchina rimuovendo il
manicotto di posizionamento.
Note: Se si converte una torcia per macchina a lunghezza completa a una mini torcia per macchina e si monta la torcia
allo stesso tempo, tralasciare questa sessione e seguire le istruzioni a pagina 6-7 Montaggio della torcia .
Fare riferimento alle figure nella pagina 6-4 Componenti della torcia per macchina e seguire queste istruzioni.
Nota: Quando si smontano e rimontano i componenti della torcia, mantenere la stessa orientazione tra la testa
della torcia e il cavo torcia. Girare la testa della torcia in relazione al cavo torcia può provocare danni.
1. Scolle GAre il cavo torcia dal generatore e rimuovere i consumabili dalla torcia.
2. Svitare il corpo del pressacavo dal dado del pressacavo e far scorrere il corpo del pressacavo lungo il cavo torcia.
3. Svitare il dado del pressacavo dal manicotto di posizionamento e far scorrere il dado lungo il cavo torcia.
4. Svitare il manicotto di posizionamento dall’accoppiatore.
5. Svitare l’accoppiatore dal manicotto di supporto.
6. Rimuovere le tre viti dal lato del manicotto di supporto con i consumabili e far scorrere il manicotto di supporto fuori
dalla parte anteriore del corpo torcia.
7. Scolle GAre il connettore a filo per il sensore del cappuccio.
8. Utilizzare un cacciavite con taglio a croce n. 2 per rimuovere la vite che assicura il filo pilota della torcia al corpo torcia.

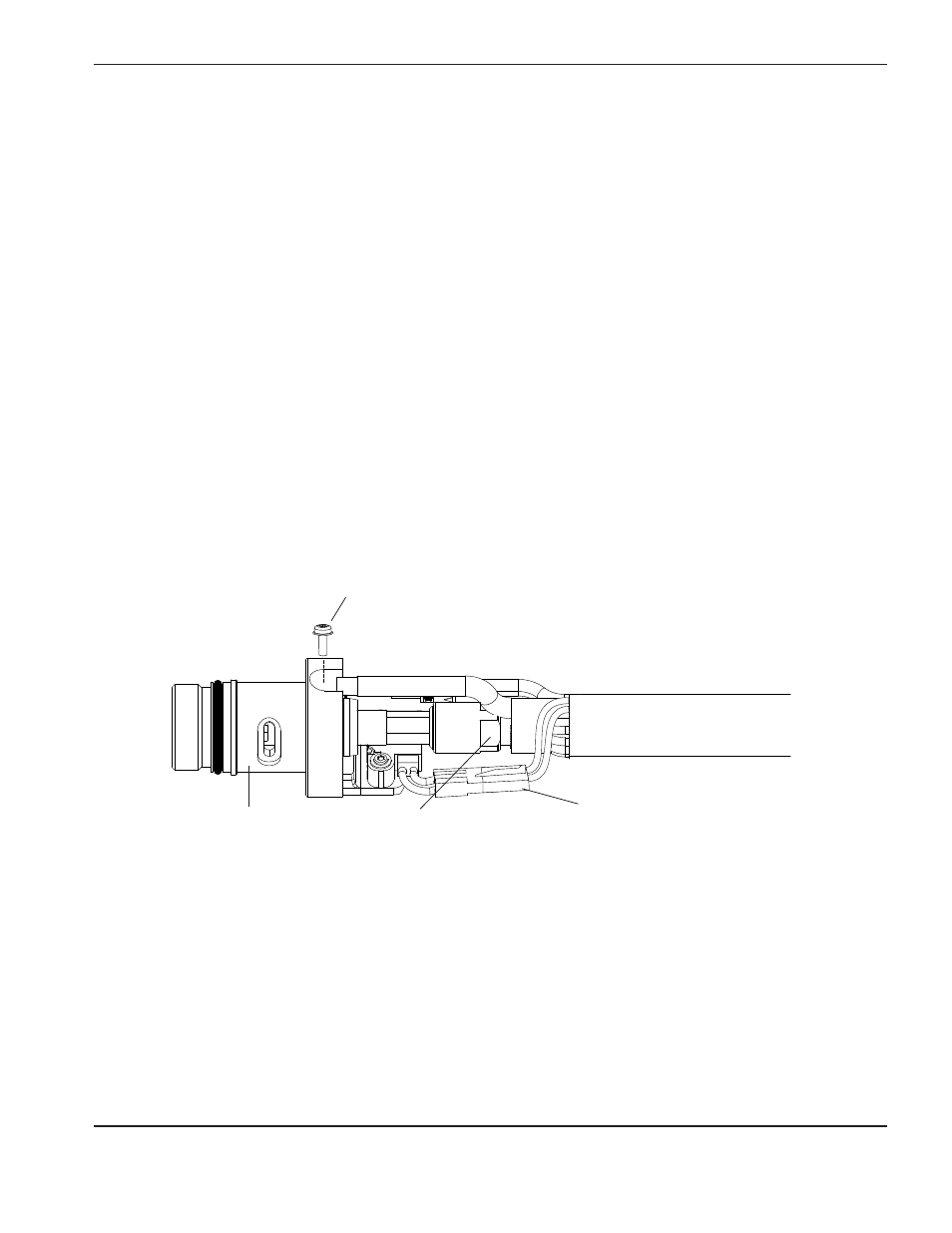

Colle GAmento della
linea di alimentazione
del GAs
Testa della torcia
Vite terminale filo pilota
Connettore a filo
per il sensore del
cappuccio
