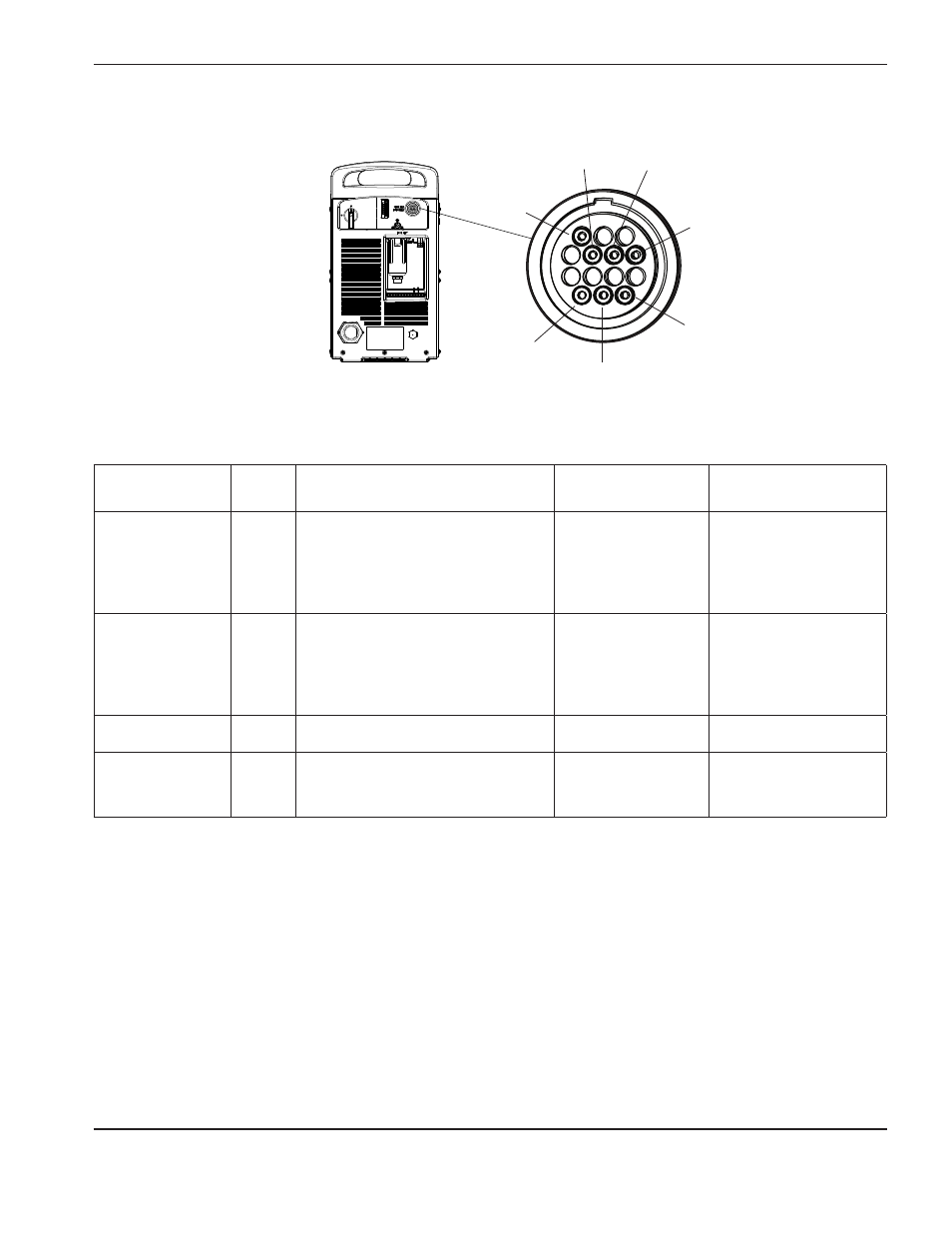

Uscite piedini interfaccia macchina
Per collegare Powermax105 a un controller altezza torcia o a un controller CNC con un cavo di interfaccia macchina,
vedere la seguente tabella.
Segnale Tipo Note Prese connettori Fili cavo
Start (start plasma)
(avvio plasma)
Ingresso Normalmente aperto.
Tensione di circuito aperto da
18 VCC su terminali START (avvio).
Per l’attivazione è necessaria una
chiusura di contatto isolato.
3, 4 Verde, nero
Transfer (start
machine motion)
(trasferimento,
avvio movimento
macchina)
Uscita Normalmente aperto. Chiusura
di contatto isolato durante il
trasferimento dell’arco.
120 VCA/1 A massimo sul relè
dell’interfaccia macchina.
12, 14 Rosso, nero
Ground (terra) Terra 13
Voltage divider
(partitore di
tensione)
Uscita Segnale dell’arco partizionato di 20:1,
21,1:1, 30:1, 40:1, 50:1 (fornisce un
massimo di 15 V).
5 (-), 6 (+) Nero (-), bianco (+)
