Hypertherm Powermax105 Rev.0 - Manuale (Pagina 316)

Componenti
11-6
powermax
105 Manuale di manutenzione
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_
+
_
RED
J18
ORG
J17
J32
J11
J28
TP7
TP9
TP8
W
R
B

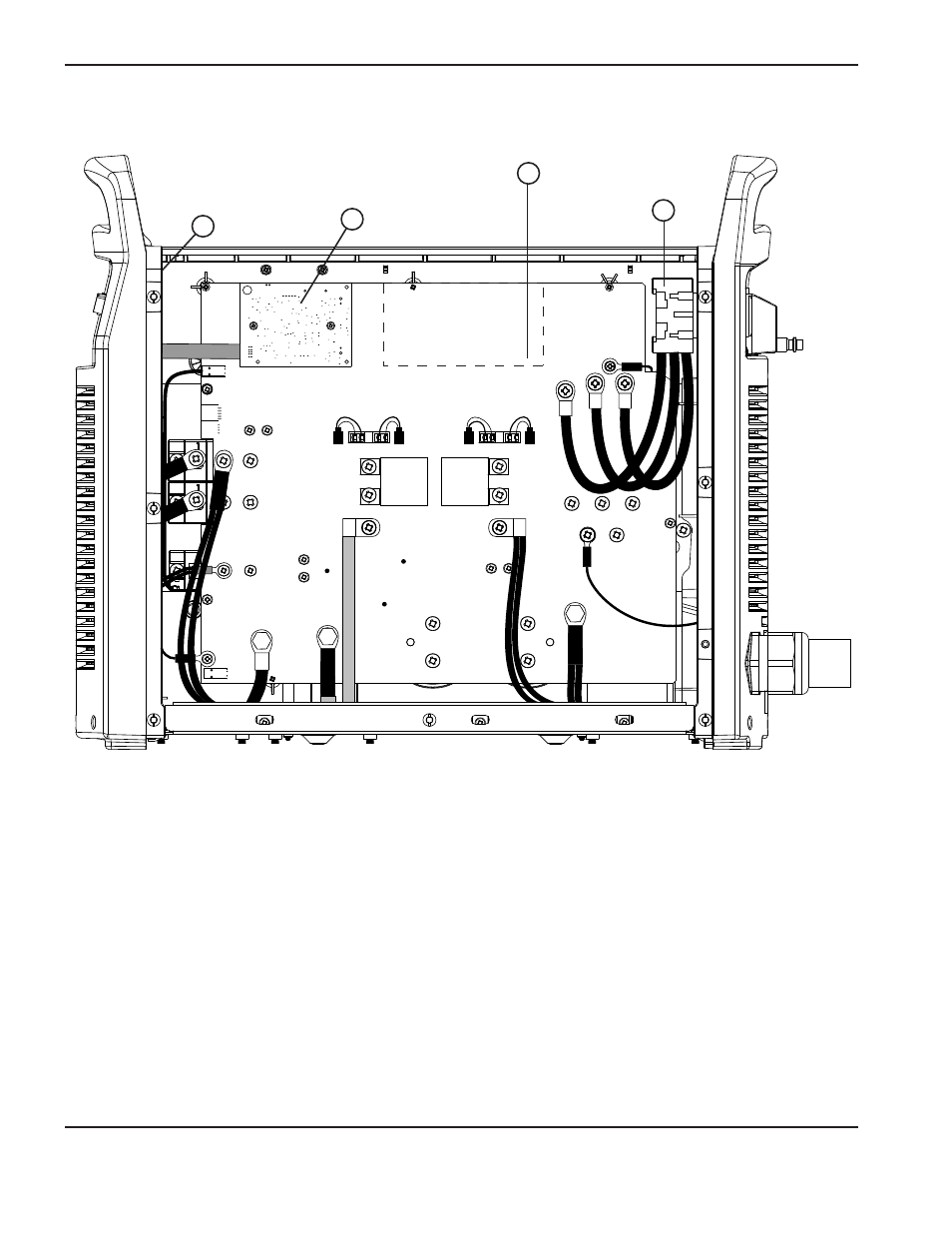

Interno, lato pannello generatore (230–400 V CSA)
1
2
4
Voce Codice
articolo
Descrizione
1 228657 Kit: Scheda di controllo Powermax65/105
2 228909 Kit: Scheda DSP Powermax105
3 228877 Kit: Pannello generatore Powermax105 230–400 V CSA
4 228879 Kit: Interruttore di alimentazione Powermax105 200–600 V CSA/230–400 V CE
228895 Kit: Isolamento Mylar Powermax105
3
