SoStituzione componenti torcia
powermax
105 Manuale di manutenzione 10-15

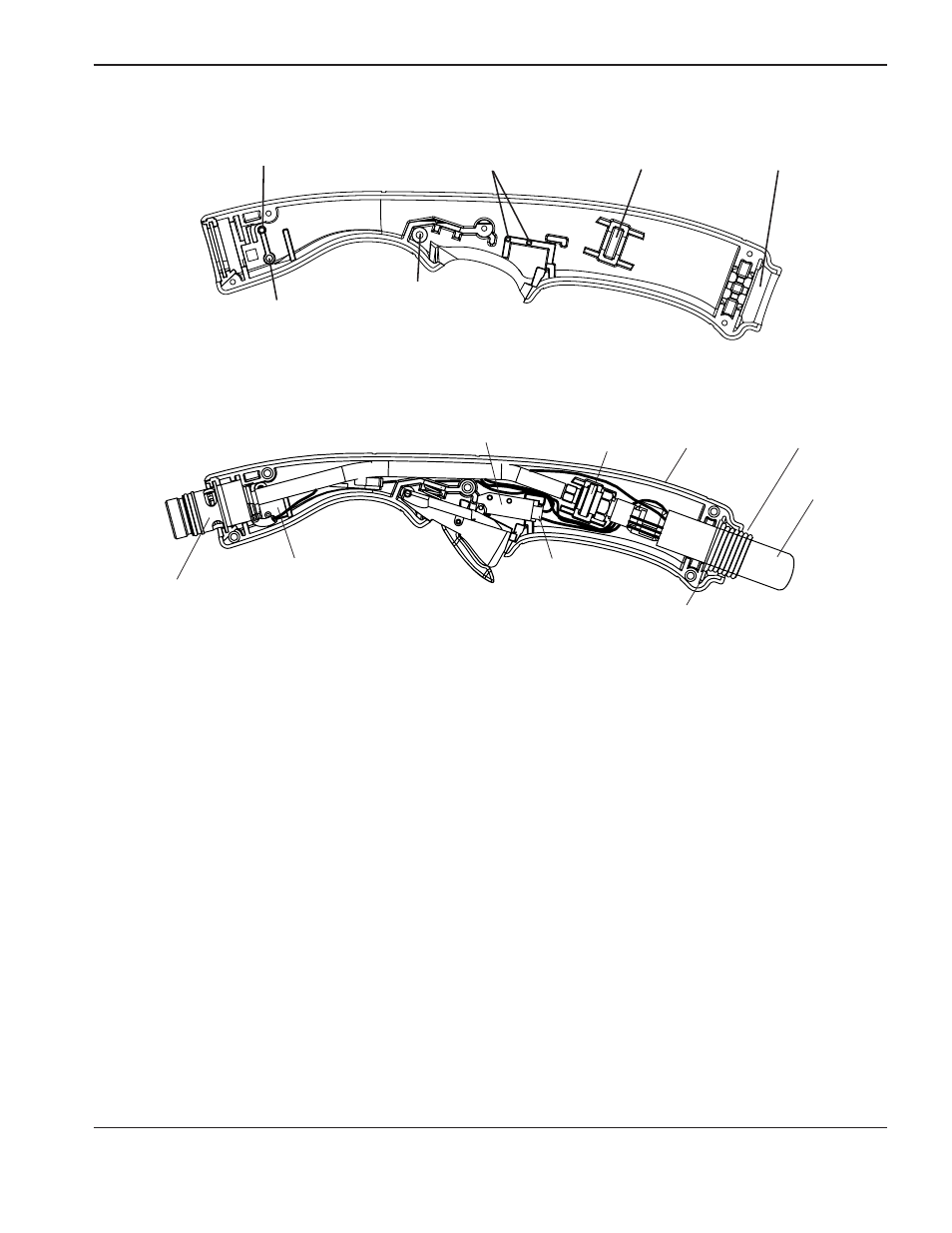

Torcia per taglio manuale a 15° Duramax
Scanalatura di fissaggio
del tubo del gas
Tasselli dell’interruttore
di accensione
Tassello di fissaggio del
sensore del cappuccio
Foro del tassello del
sensore del cappuccio
Foro del perno del grilletto
Scanalatura del
pressacavo
Pressacavo
Cavo torcia
Maniglia destra
Torcia per taglio manuale a 15° Duramax
Interruttore di accensione
Connettore dell’interruttore
di accensione
Sensore del cappuccio
Scanalatura del pressacavo
Corpo torcia
Flangia del
raccordo del gas
