SoStituzione componente generatore
9-66
powermax
105 Manuale di manutenzione
5. Scollegare il raccordo a pressione a 90° premendo l’anello di plastica (il più vicino al dado di ottone) ed estraendo
il raccordo dal dado.
6. Scollegare il filo dell’elettrodo e due fili induttori di uscita rimuovendo il dado di ottone che fissa il terminale
ad anello alla presa a sgancio rapido.
Nota: il filo dell’elettrodo e due fili induttori di uscita vengono catturati nello stesso connettore a filo.
7. Rimuovere la rondella di plastica.

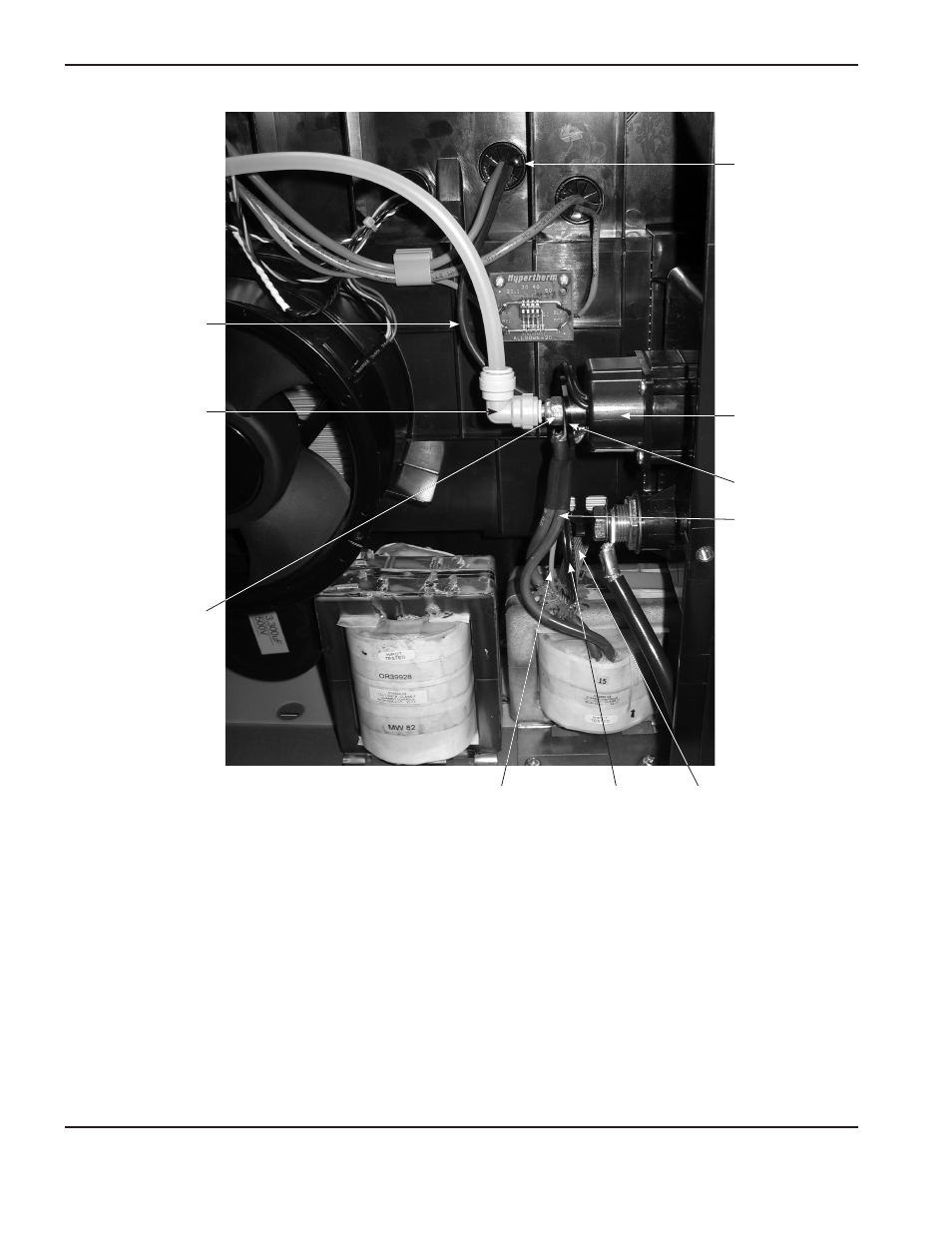

Passacavo
superiore
Raccordo
a pressione a 90°
Dado
di ottone
Cavo di interfaccia
della torcia
Presa a sgancio
rapido
Fili ugello (2) Filo elettrodo
Rondella di plastica
Fili induttore
di uscita (2)
Guaina di protezione
