SoStituzione componente generatore
9-26
powermax
105 Manuale di manutenzione
Configurare la scheda del partitore di tensione
ATTENZIONE: il partitore di tensione interno integrato assicura un massimo di 15 V in presenza
di un circuito aperto. Si tratta di una corrente di uscita a bassissima tensione
funzionale (ELV) protetta mediante impedenza per impedire scosse elettriche
e incendi in condizioni normali sulla presa di interfaccia macchina e in presenza
di un singolo guasto con i cavi dell’interfaccia macchina. Il partitore di tensione
non è tollerante ai guasti e le correnti di uscita ELV non sono conformi
ai requisiti di bassissima tensione di sicurezza (SELV) per il collegamento diretto
ad apparecchiature computerizzate.
La fabbrica predispone il partitore di tensione a 50:1. Per cambiare l’impostazione del partitore di tensione:

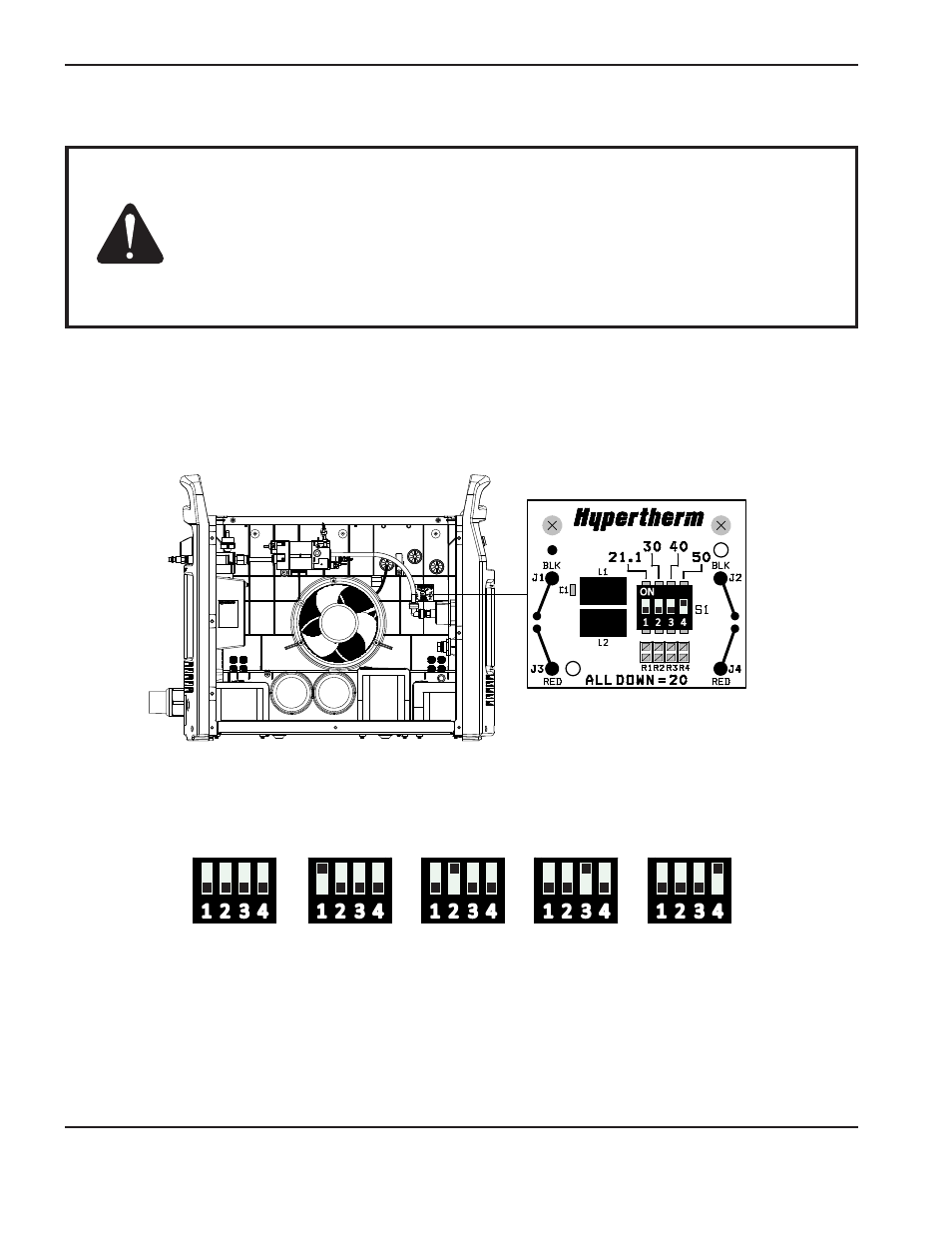

1. Individuare gli interruttori DIP del partitore di tensione sul lato sinistro del generatore.
L’illustrazione sotto mostra l’impostazione predefinita (50:1) con l’interruttore numero 4 rivolto verso l’alto.
2. Programmare gli interruttori DIP con una delle seguenti impostazioni.
20:1 21.1:1 30:1 40:1 50:1
