RiceRca guasti e test di sistema
powermax
105 Manuale di manutenzione 8-13
Preparazione per il test dell’IGBT
Prima di eseguire il test con il tester per IGBT Hypertherm, collegare i cavi colorati all’IGBT come illustrato nella pagina
seguente.
Nota: prima di testare un IGBT, isolarlo elettricamente da tutti i circuiti. Se l’IGBT è installato in un generatore,
rimuovere il pannello generatore e i collegamenti prima di testarlo .
Attenzione: un errore nell’isolamento dell’IGBT può comportare letture errate e/o danni
al tester IGBT.

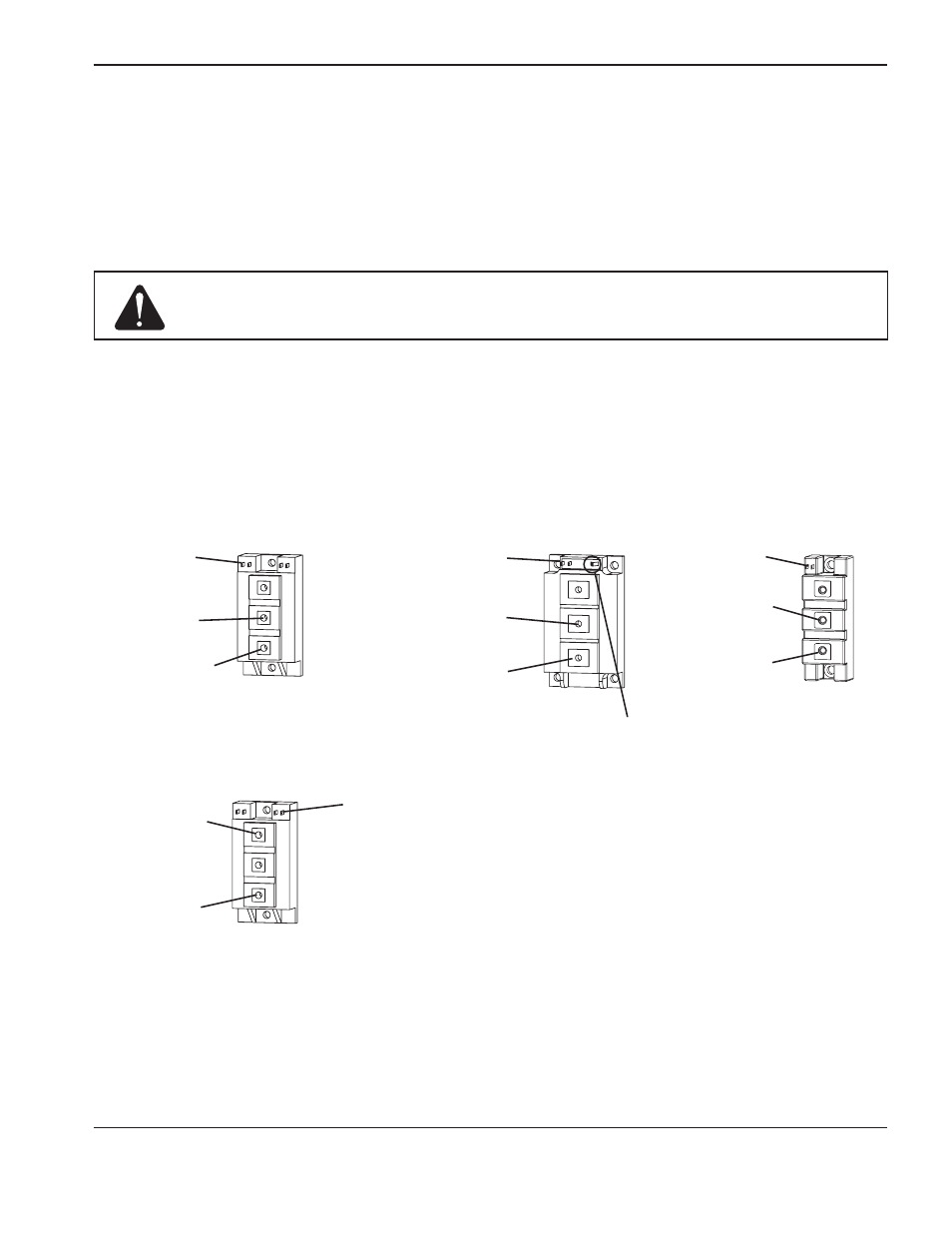

Le illustrazioni in basso rappresentano tre configurazioni comuni di un IGBT. Ogni collegamento sull’IGBT sarà
etichettato con un’abbreviazione. È possibile etichettarli con C, E, G o 1, 2 ,3 con uno schema che mostra i numeri
e le funzioni dei piedini.
Cavo giallo
Gate 2 (G2)
Cavo nero
Emettitore 2 (E2)
Cavo rosso
Collettore 2 (C2)
Modulo IGBT,
Inverter test 1
Cavo giallo
Gate (G)
Cavo nero
Emettitore (E)
Nota: questi piedini sono destinati
al sensore di temperatura IGBT
interno. Si sconsiglia di usare
il tester IGBT qui.
Cavo rosso
Collettore (C)
Modulo IGBT,
PFC IGBT, Arco pilota
Modulo IGBT, Inverter
test 2
Cavo giallo
Gate 1 (G1) Cavo rosso
Collettore 1, (C1)
Cavo nero
Emettitore 1 (E1)
Cavo giallo
Gate (G)
Cavo nero
Emettitore (E)
Cavo rosso
Collettore (C)
