SoStituzione componente generatore
9-32
powermax
105 Manuale di manutenzione

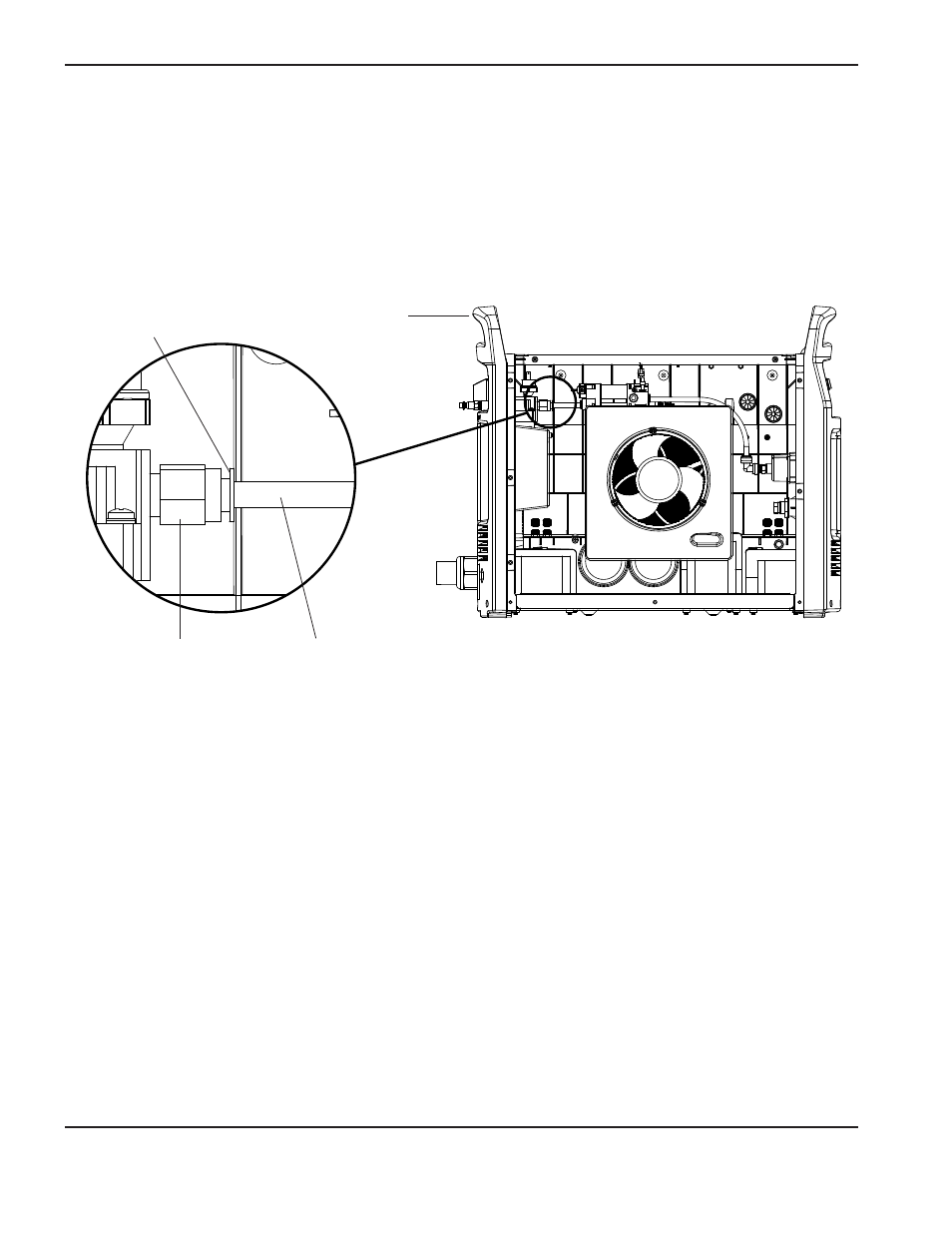

Scollegare il tubo del gas
1. Spingere l’anello di plastica sul raccordo a pressione.
2. Staccare delicatamente la parte superiore del pannello terminale posteriore dal generatore fino a far uscire il tubo
del gas dal raccordo a pressione.
Collegare il tubo del gas
1. Allineare l’estremità del tubo del gas con il raccordo a pressione.
2. Spingere delicatamente la parte superiore del pannello terminale posteriore verso il generatore fino a completo
inserimento del tubo del gas nel raccordo a pressione.
Raccordo a pressione Tubo del gas
Anello di plastica
Pannello terminale posteriore
