SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-57
Sostituire il trasduttore di pressione
1. Disinserire il connettore J3 dal retro del pannello generatore.
2. Sfilare il connettore e i fili del trasduttore di pressione dal lato della ventola del generatore.
3. Rimuovere il trasduttore di pressione dall’elettrovalvola premendo l’anello di plastica contro la valvola e tirando
contemporaneamente il trasduttore di pressione verso l’alto.
4. Inserire il nuovo trasduttore di pressione nella valvola e premere fino a completo inserimento.
5. Instradare il connettore del trasduttore di pressione e i fili attraverso il passacavo.
6. Collegare il connettore del trasduttore di pressione nel collettore J3 del pannello generatore.
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6

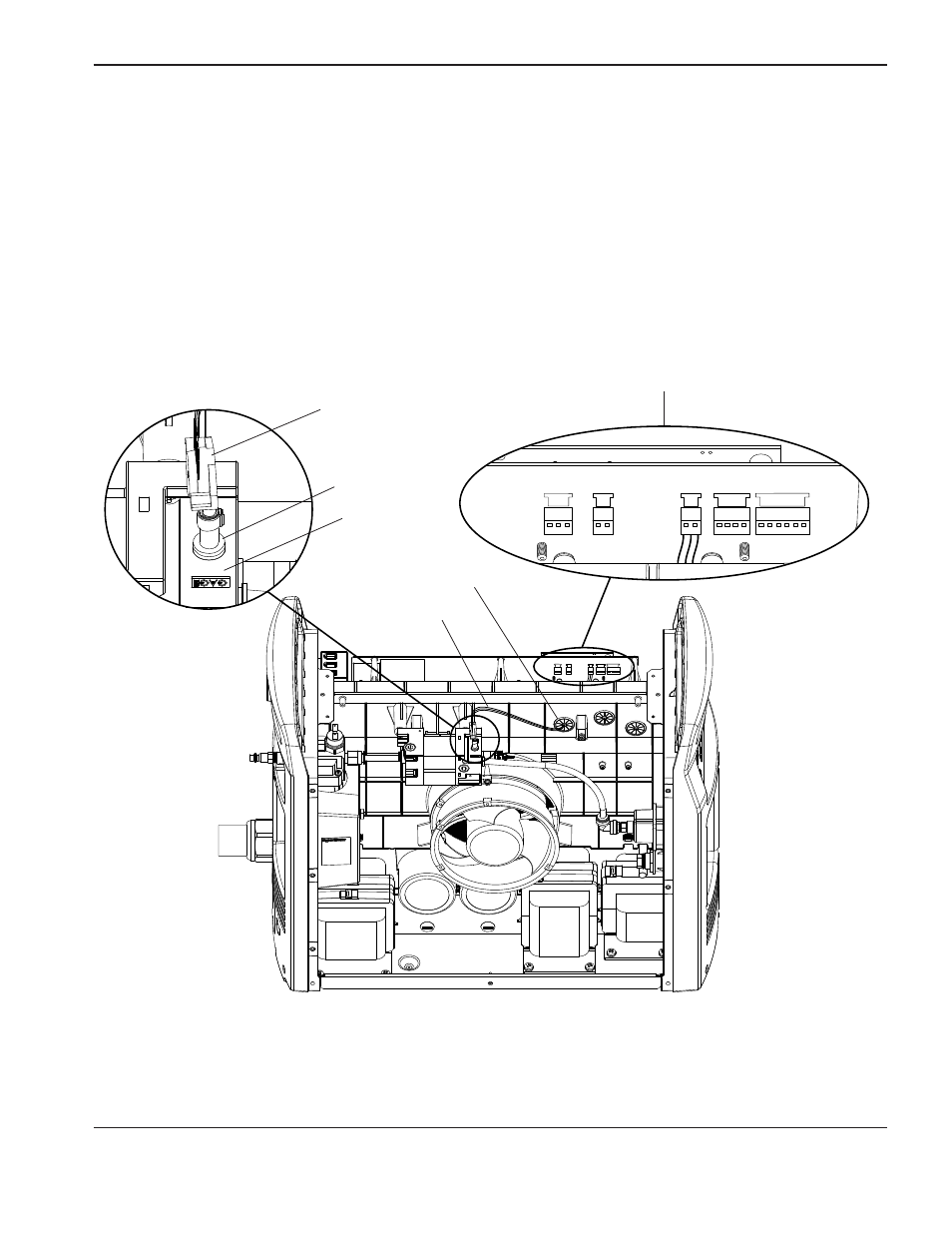

Trasduttore di pressione
Anello di plastica
Valvola
Passacavo
Fili del trasduttore
Connettori del pannello
generatore
