RiceRca guasti e test di sistema
powermax
105
Manuale di manutenzione
8-51
Rimuovere i coperchi del connettore per accedere ai piedini sul retro superiore del pannello generatore.
Se il valore +48 VCC non è corretto:
• Rimuovere il connettore della ventola (J1) e ripetere il test.
• Se il valore ora è corretto, sostituire la ventola.
• Se il valore non è ancora corretto, sostituire il pannello generatore.
Se il valore +24 VCC non è corretto:
• Rimuovere il connettore del pressostato (J5) e ripetere il test.
• Se il valore ora è corretto, sostituire il pressostato.
• Se il valore non è ancora corretto, sostituire il connettore del pressostato, rimuovere il connettore
dell’elettrovalvola (J6) e ripetere il test. Se il valore ora è corretto, sostituire l’elettrovalvola. Se il valore non
è ancora corretto, sostituire il pannello generatore.
Se il valore +5 VCC non è corretto:
• Rimuovere il connettore del pressostato (J3) e ripetere il test.
• Se il valore ora è corretto, sostituire il sensore della pressione.
• Se il valore non è ancora corretto, rimuovere la scheda DSP e ripetere il test.
• Se il valore ora è corretto, sostituire la scheda DSP.
• Se il valore non è ancora corretto, sostituire il pannello generatore.
Se il valore +3,3 VCC non è corretto:
• Rimuovere la scheda DSP.
• Se il valore non è ancora corretto, sostituire il pannello generatore.
Altrimenti, la scheda DSP o la scheda di controllo potrebbero essere difettosi. Procedere come segue:
- Reinstallare la scheda DSP con la piattina scollegata. Se il valore ora è corretto, sostituire la scheda
di controllo. Altrimenti, sostituire la scheda DSP.

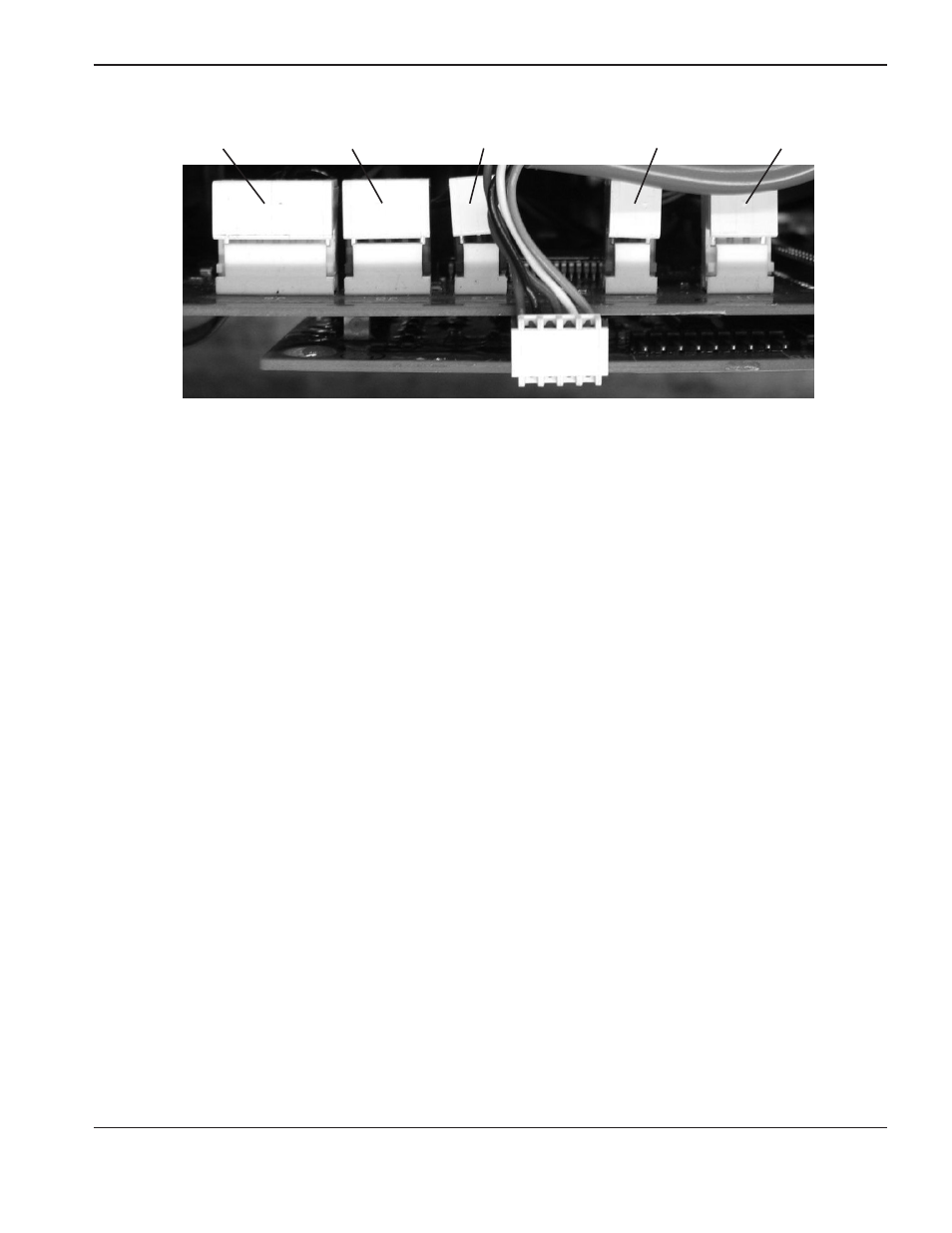

Regolatore
elettronico J6
Sensore della
pressione J3
Contattore ausiliario/
pressostato J5
Sensore della temperatura
dell’inverter J2
Ventola J1
