SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-79
3. Estrarre l’induttore PFC dal generatore guidando con cura i fili dell’induttore PFC attraverso l’apertura alla base del
pannello centrale.
Nota: I modelli 230–400 V CE e 380 V CCC/230–400 V CE hanno un’anima in ferrite installata sui fili lunghi
dell’induttore PFC, sul lato del generatore, che deve essere rimossa durante la rimozione dell’induttore
PFC dal generatore.
4. Posizionare il nuovo induttore PFC nel generatore guidando i fili dell’induttore PFC attraverso l’apertura alla base del
pannello centrale.
5. Far scivolare le linguette sulla parte frontale dell’induttore PFC negli intagli alla base del generatore.
6. Serrare le due viti di montaggio in dotazione alla base dell’induttore PFC a 69,1 kg cm.
7. Se il generatore è un modello 230–400 V CE o 380 V CCC/230–400 V CE, installare l’anima in ferrite sui fili
lunghi dell’induttore PFC sul lato del pannello generatore del generatore.
8. Fissare i fili dell’induttore PFC al pannello generatore usando la vite e il bullone rimossi in un passaggio precedente
facendo riferimento alla figura appropriata nelle due pagine precedenti. Serrare la vite a 40,3 kg cm e il bullone
su J25 a 63,4 kg cm.

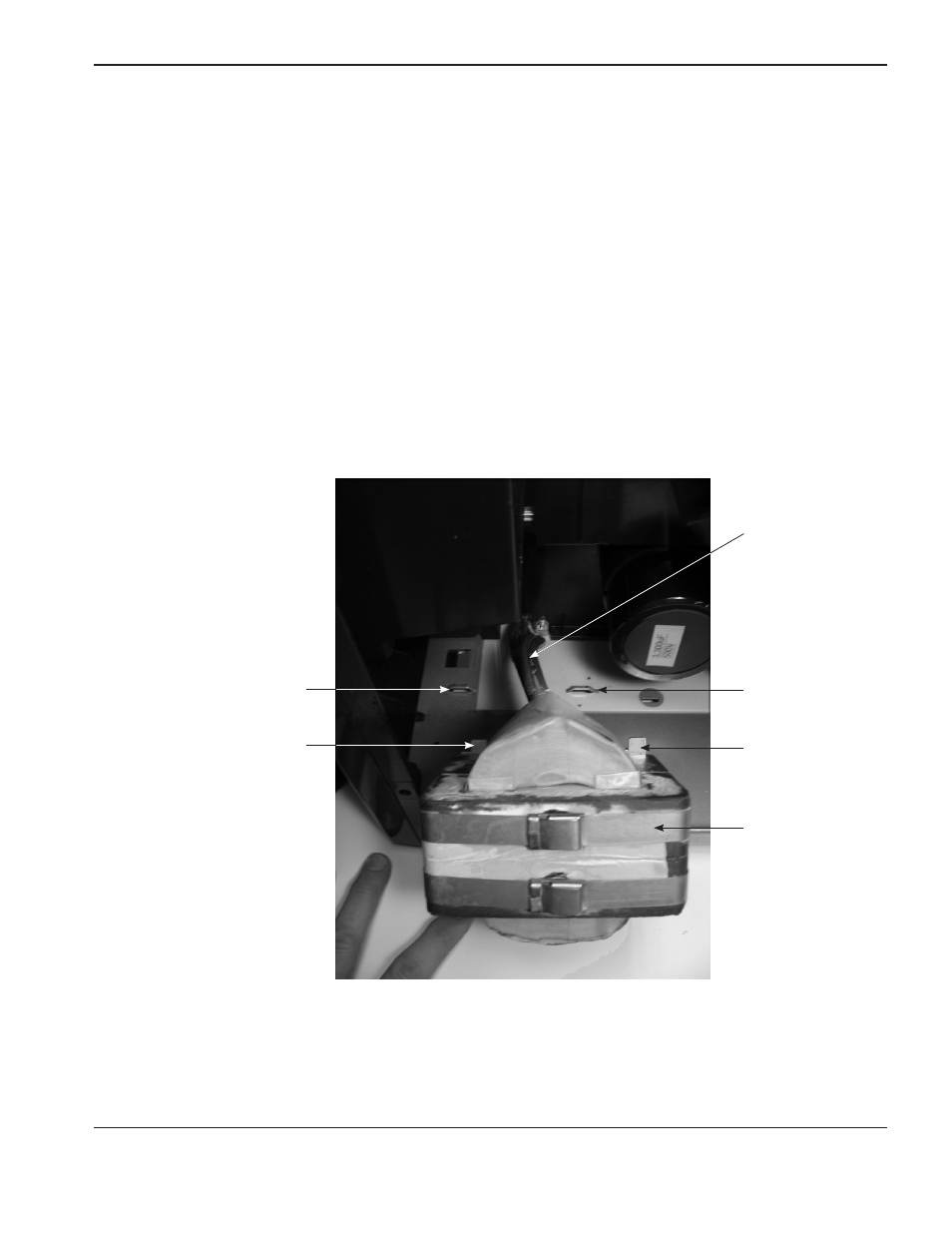

Induttore PFC
Fili dell’induttore PFC (4)
Intaglio alla base Intaglio alla base
Linguetta dell’induttore
PFC
Linguetta dell’induttore PFC
