SoStituzione componente generatore
9-68
powermax
105 Manuale di manutenzione
17. Fissare il terminale ad anello dei fili dell’ugello al pannello generatore
serrando la vite a 23 kg cm.
18. Collegare il connettore del cavo di interfaccia della torcia nella presa J17 del
pannello generatore. Allineare il filo arancione nel connettore con la scritta
“ORG” (arancione) stampata sul pannello generatore.

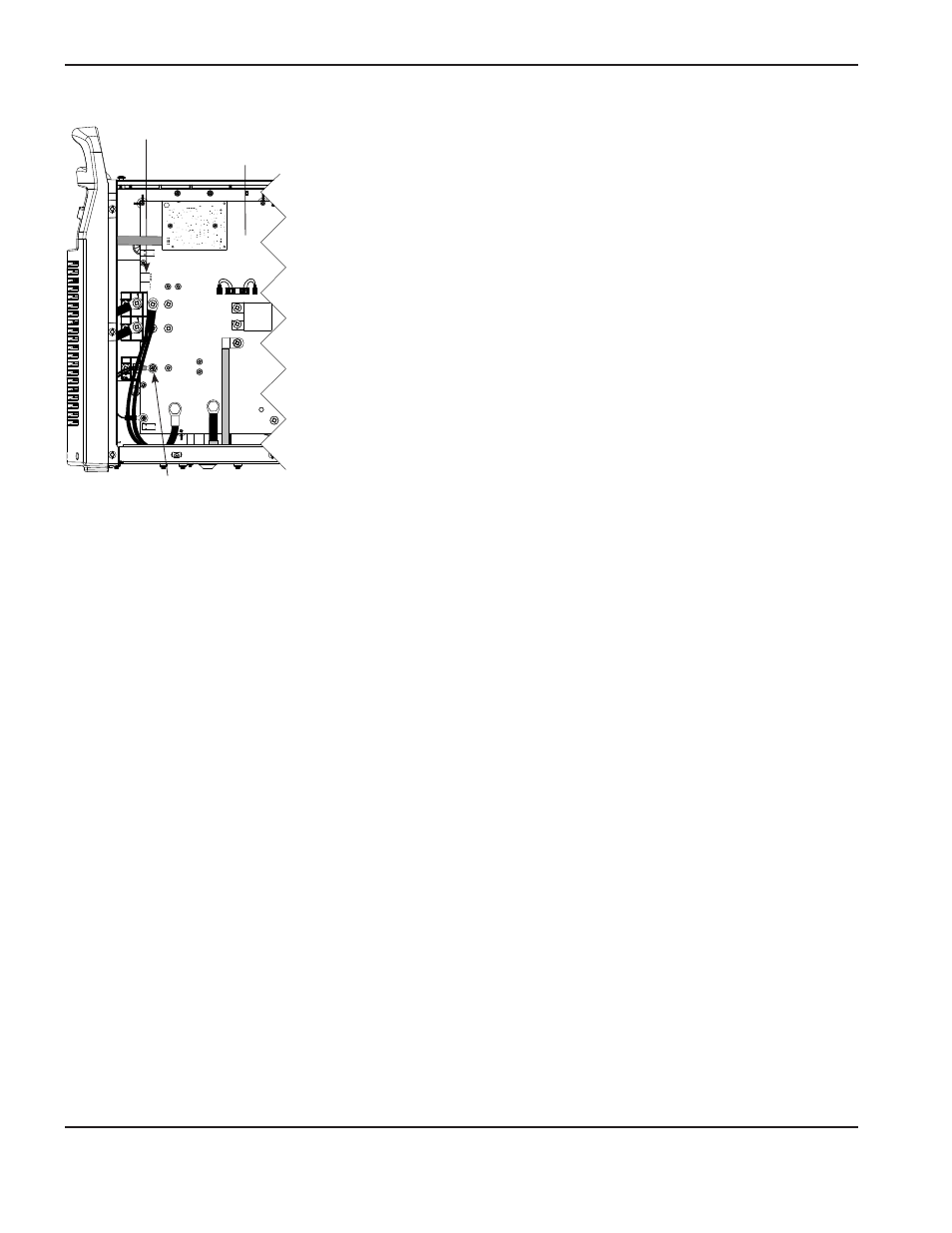

Presa J17
Vite del filo dell’ugello
Pannello generatore
