SoStituzione componente generatore
9-34
powermax
105 Manuale di manutenzione
3. Far scivolare il pannello terminale posteriore di circa 4,0 cm allontanandolo dal generatore.
4. Verificare che l’alimentazione al sistema è stata spenta (OFF) e allentare le viti di regolazione che fissano i tre fili
di alimentazione (L1, L2, L3) alla parte superiore dell’interruttore di alimentazione.
5. Tirare i fili verso l’alto e rimuoverli dall’interruttore di alimentazione.
6. Sulla parte esterna del generatore, svitare il dado di tenuta del pressacavo del cavo di alimentazione per liberare
i fili. Far scorrere il dado lungo il cavo di alimentazione.
7. Tirare i fili attraverso il pressacavo per rimuovere il cavo di alimentazione.
Nota: a causa dell’anima in ferrite installata sui tre fili dell’alimentazione, il cavo di alimentazione CE deve
essere tirato in avanti attraverso il pressacavo, dalla parte interna del pannello terminale posteriore.

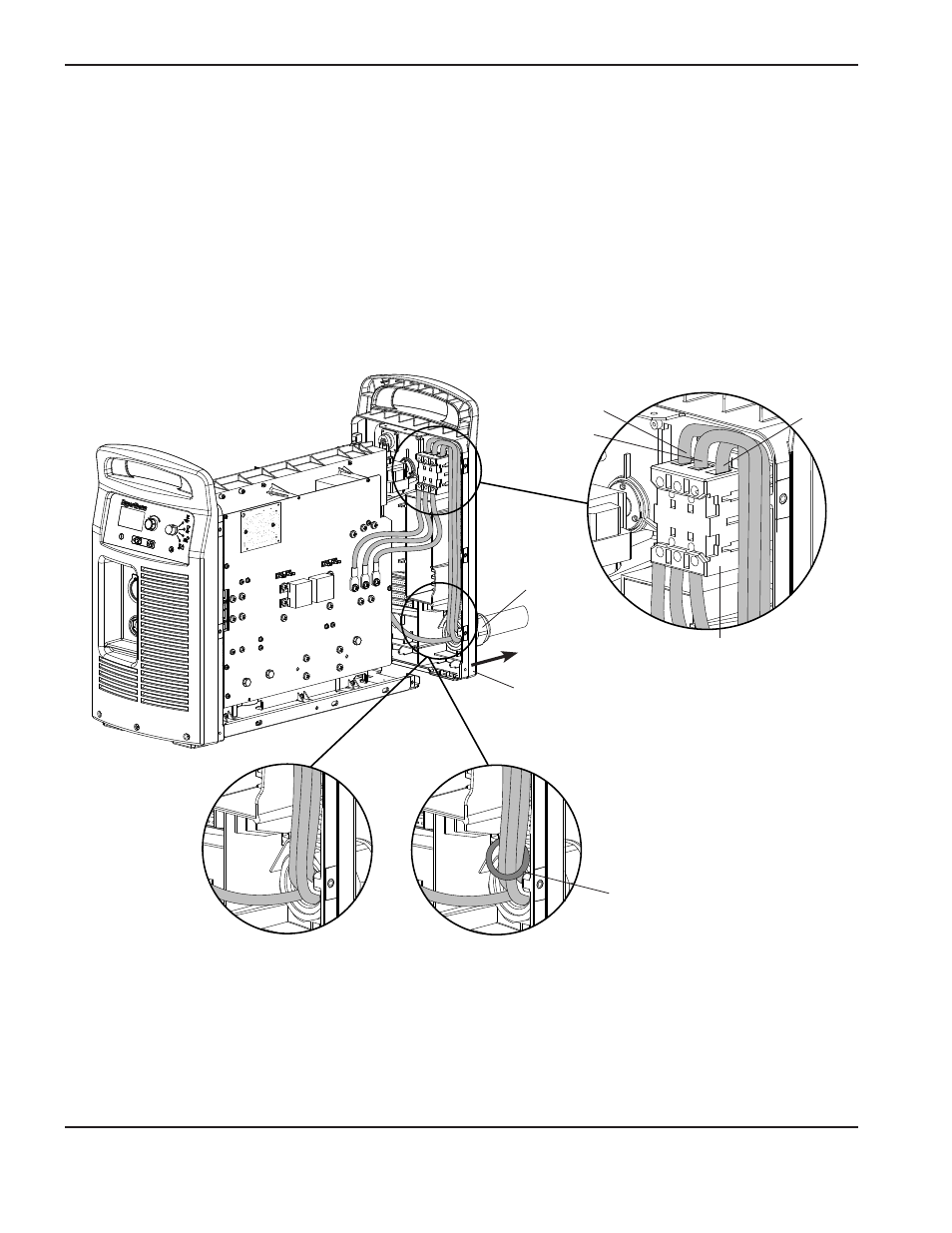

Pannello terminale
posteriore
L1
L2
Interruttore
di alimentazione
Anima in ferrite
Dado
di fissaggio del
pressacavo
L3
Cavo di alimentazione
CSA e CCC
Cavo
di alimentazione CE
