SoStituzione componente generatore
powermax
105 Manuale di manutenzione 9-37
9. Rimuovere la vite che fissa la maniglia dell’interruttore di alimentazione al tassello.
10. Tirare via la maniglia dell’interruttore di alimentazione dal tassello e mettere da parte maniglia e vite.
11. Sollevare il bordo dell’etichetta dell’interruttore di alimentazione usando un coltello o un cacciavite a taglio.
Se il connettore RS485 opzionale non è installato, l’etichetta si estende sul lato destro del raccordo
di alimentazione del gas.
12. Staccare l’intera etichetta per esporre le quattro viti di montaggio che fissano l’interruttore di alimentazione sul
pannello terminale posteriore.
13. Sganciare l’interruttore di alimentazione dal pannello terminale posteriore rimuovendo le quattro viti di montaggio.
14. Fissare il nuovo interruttore di alimentazione al pannello terminale posteriore serrando le quattro viti di montaggio
in dotazione a 17,3 kg cm.
15. Se il connettore RS485 è installato, piegare e staccare la nuova etichetta sulla perforazione.
16. Staccare la parte posteriore dell’etichetta e attaccarla al pannello terminale posteriore, facendo attenzione
ad allineare il foro dell’etichetta con il foro corrispondente sul pannello terminale posteriore.
17. Spingere la nuova maniglia dell’interruttore di alimentazione nel tassello e serrare la vite della maniglia a 11,5 kg cm.

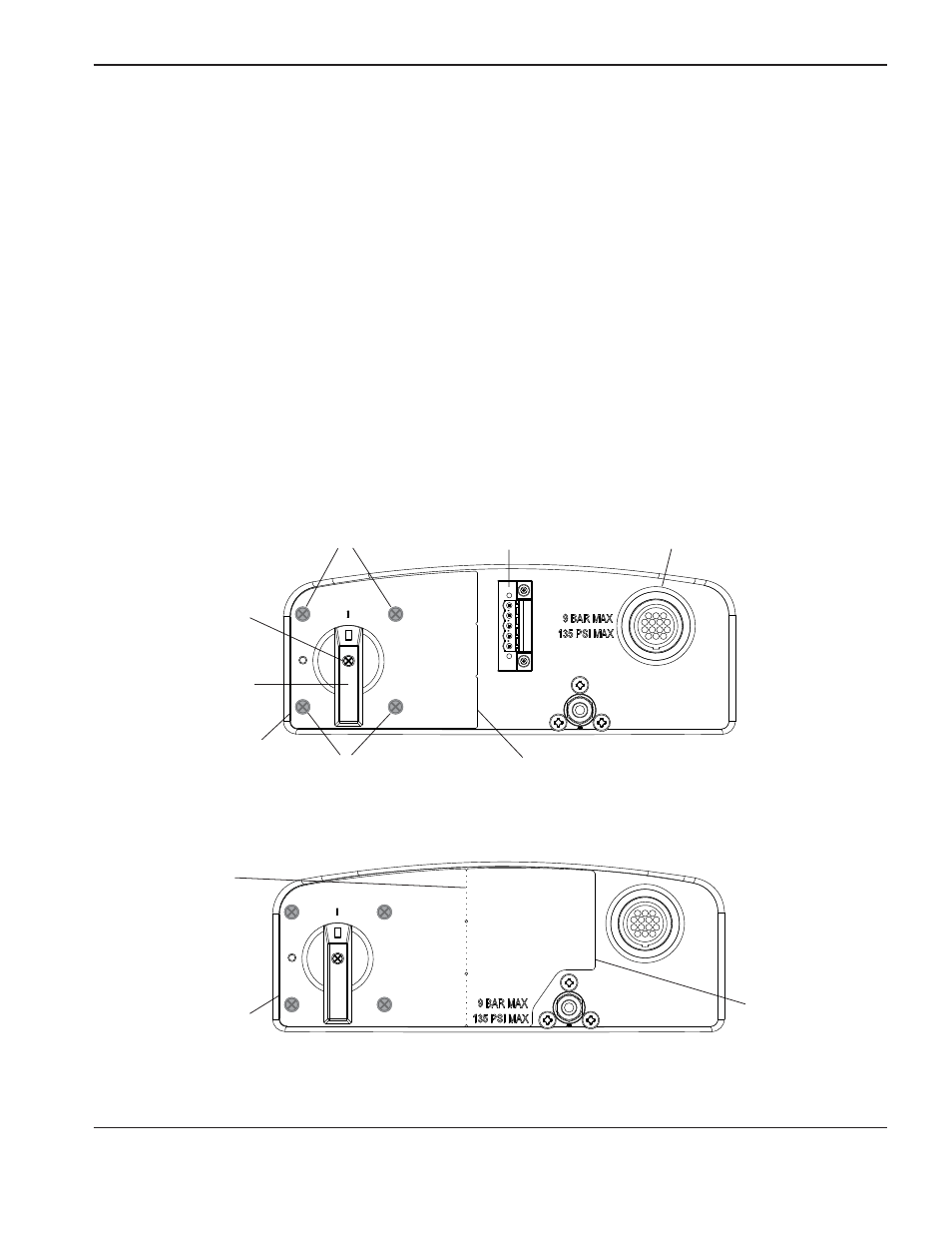

Metà sinistra dell’etichetta usata quando il connettore RS485 è installato
Vite della maniglia
Viti dell’interruttore
di alimentazione
(dietro l’etichetta)
Connettore opzionale
RS485
Connettore
dell’interfaccia CNC
opzionale
Viti dell’interruttore di alimentazione
(dietro l’etichetta)
Bordo sinistro
dell’etichetta
Il bordo destro dell’etichetta termina
sulla perforazione
Maniglia dell’interruttore
di alimentazione
Etichetta intera usata quando il connettore RS485 non è installato
Bordo sinistro
dell’etichetta
Perforazione
dell’etichetta
Bordo destro
dell’etichetta
