SoStituzione componente generatore
9-24
powermax
105 Manuale di manutenzione
3. Instradare la porta CPC e i cavi collegati sopra l’elettrovalvola e sopra l’apertura della porta CPC sul pannello
posteriore del generatore.
4. Inserire la porta CPC nell’apertura della porta CPC dall’interno del generatore. Posizionare la porta con il filo
di messa a terra verde/giallo alla base della porta.
5. Fissare la porta CPC serrando due delle viti in dotazione a 11,5 kg cm. Sono sufficienti due viti inserite agli angoli
opposti della porta CPC.
6. Fissare il filo di messa a terra verde/giallo (dalla porta CPC) all’alloggiamento del filtro del gas, usando la stessa vite
che fissa il filo di messa a terra grande dal pannello centrale. Serrare la vite di messa a terra a 17,3 kg cm.

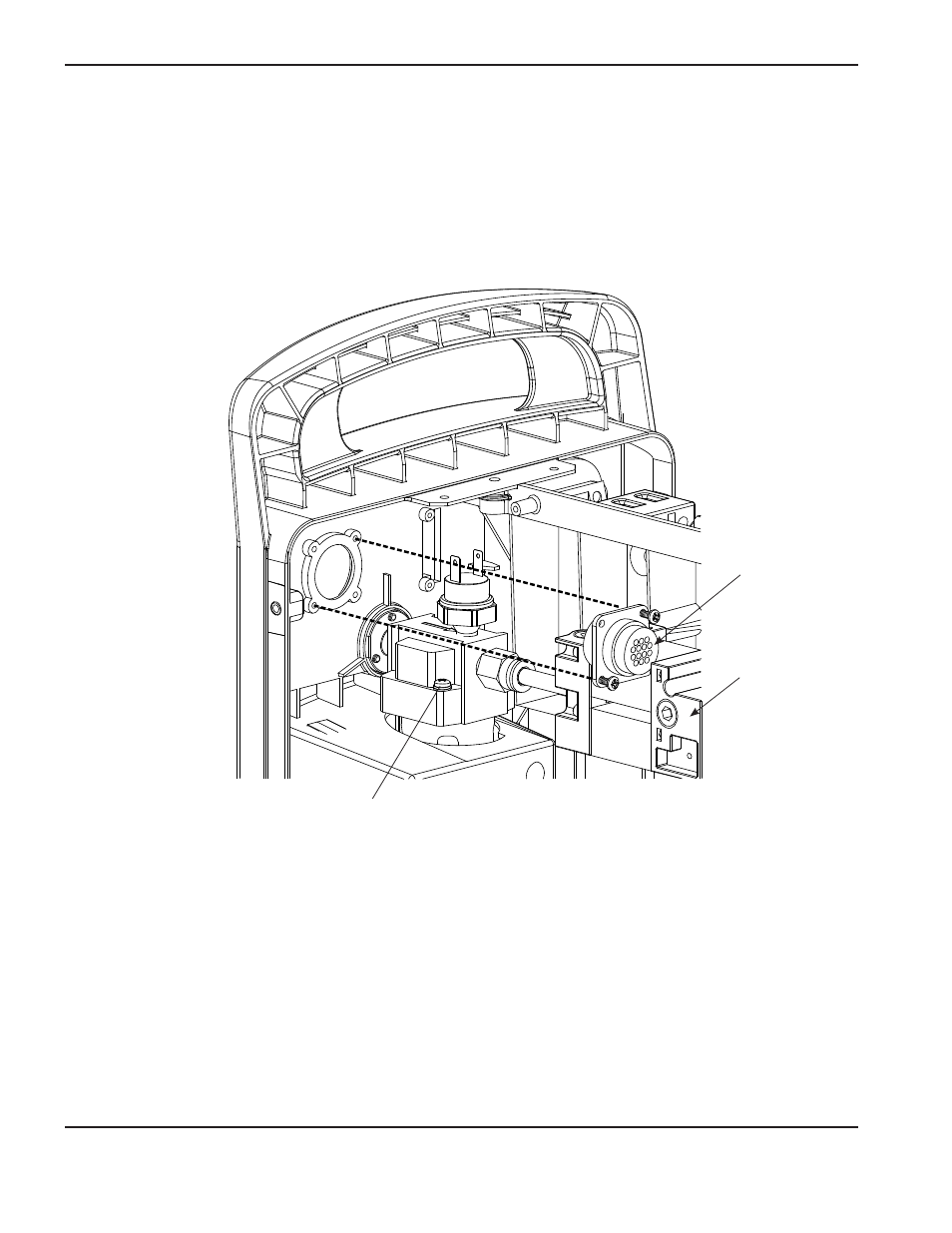

Vite di messa a terra
Elettrovalvola
Porta CPC
