SoStituzione componente generatore
9-30
powermax
105
Manuale di manutenzione

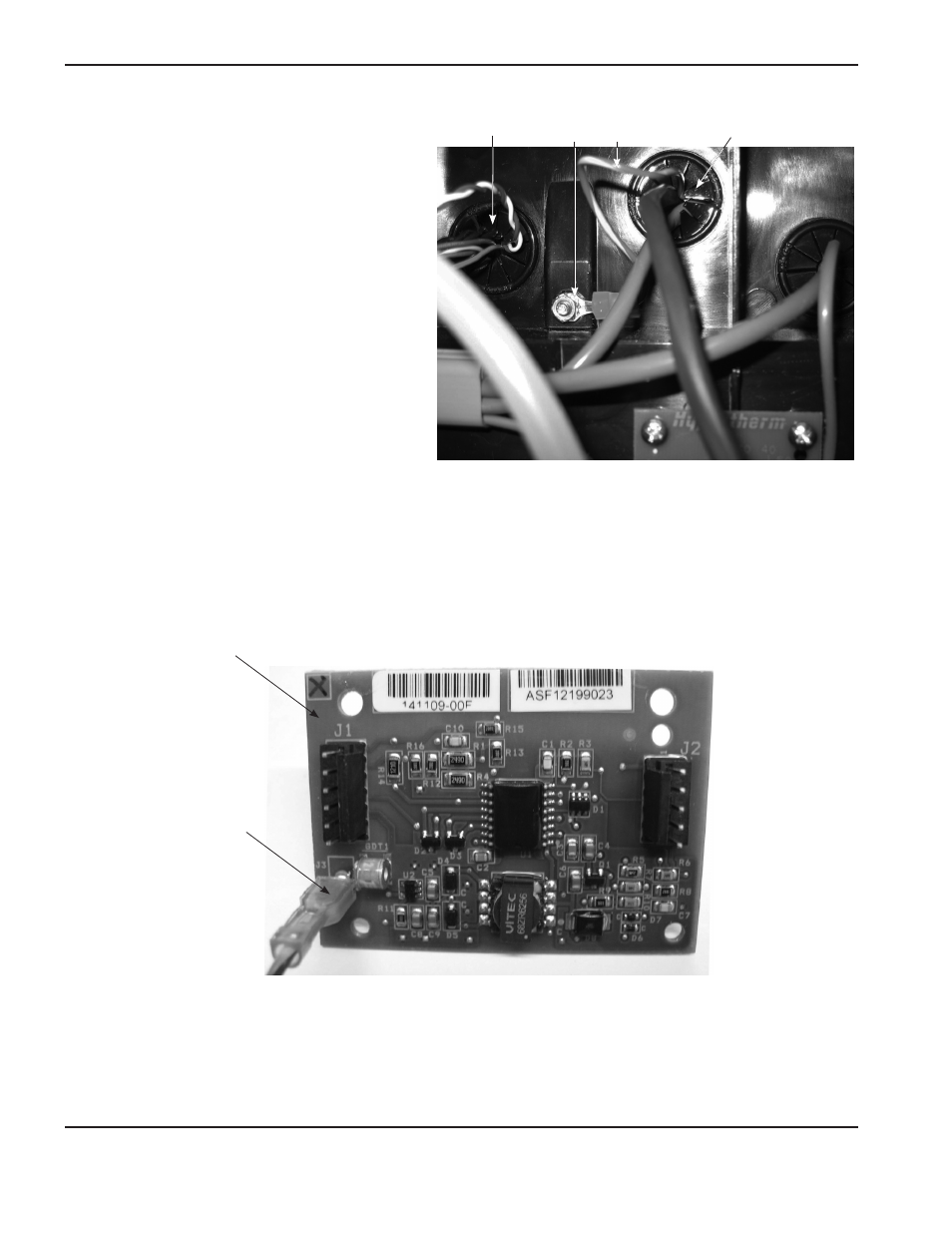

8. Collegare il connettore ad anello del filo
di messa a terra (verde a strisce gialle)
al tassello filettato situato tra il passacavo
superiore e il passacavo sinistro. Serrare il dado
in dotazione al tassello filettato a 17,3 kg cm.
9. Spingere il connettore del filo di messa a terra
attraverso il passacavo superiore.
Filo di messa a terra
Connettore del filo
di messa a terra
Scheda RS485
Passacavo superiore
Passacavo sinistro
10. Fissare la scheda RS485 ai tasselli di montaggio di plastica, situati sul pannello centrale direttamente dietro
alla scheda DSP, serrando le due viti a testa tronco-conica n. 6 in dotazione a 11,5 kg cm. Fare riferimento
all’illustrazione della pagina seguente.
11. Fissare il connettore del filo di messa a terra al connettore in basso a sinistra sulla scheda RS485.
