ND 522/523
71
II – 1 Montaggio e colleg
a
ment
o elet
tr
ico
Requisiti elettrici
Tensione
AC 100 V ... 240 V (-15% ... +10%)
Potenza max 54 W
Frequenza 47 Hz ... 63 Hz (±3 Hz)
Fusibile T 500 mA/250 Vac, 5 mm x 20 mm,
Slo-Blo (fusibile di rete e neutro)
Requisiti ambientali
Grado di protezione (EN 60529) IP 40 per pannello posteriore
IP 54 per pannello frontale
Temperatura di lavoro da 0 °C a 45 °C (da 32 °F a 113 °F)
Temperatura di immagazzinaggio da -20 °C a 70 °C (da -4°F a 158°F)
Peso
2,6 kg (5.8 lb)
Cablaggio del connettore di rete (vedere Fig. II.1)
Contatti: L e N
Massa al contatto:
Sezione minima del cavo di collegamento di rete: 0.75 mm
2
.
Collegamento di messa a terra
Manutenzione preventiva
Non è richiesta alcuna manutenzione preventiva particolare. Per la
pulizia strofinare leggermente con un panno asciutto che non lascia
pelucchi.

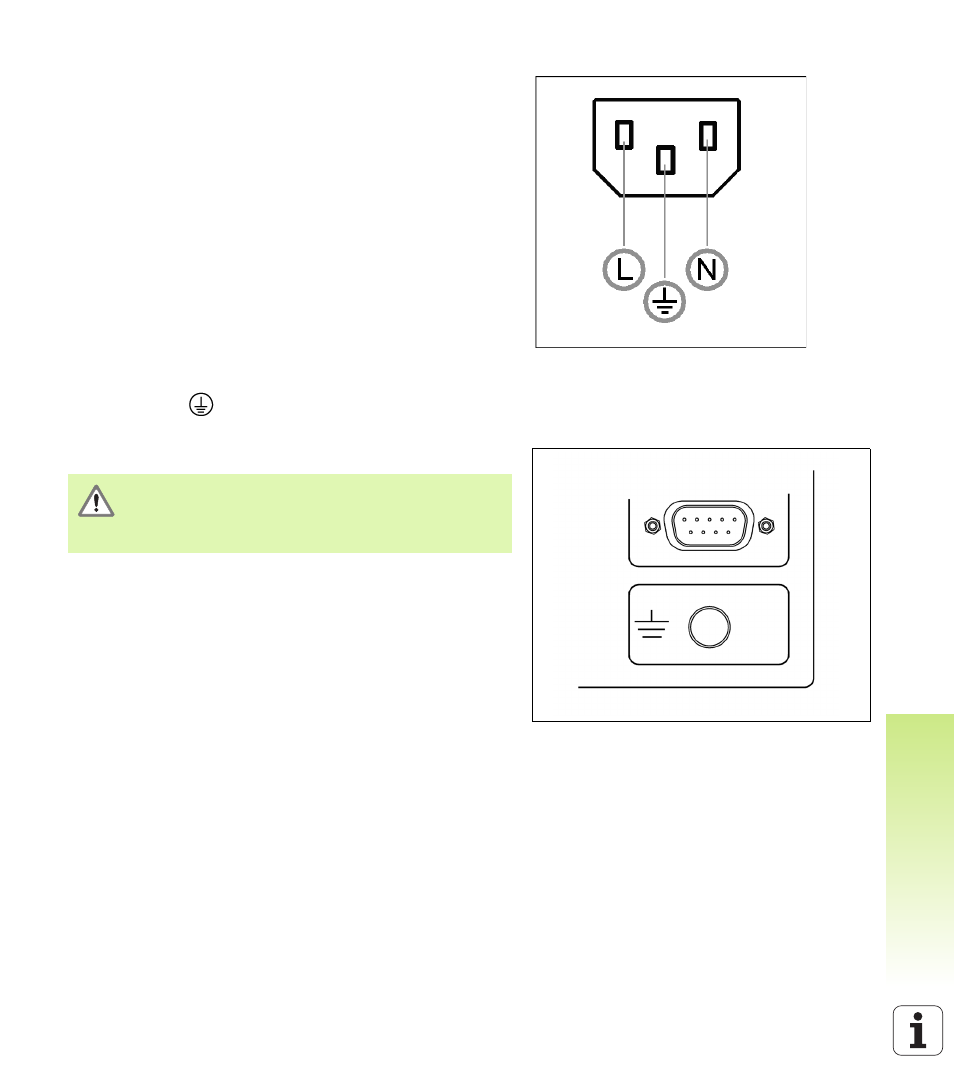

Fig. II.1 Collegamento di rete
Fig. II.2 Collegamento di messa a terra sul retro del
visualizzatore
Il terminale di messa a terra sul retro del visualizzatore
deve essere collegato con il punto di messa a terra della
macchina. Sezione minima del cavo di collegamento:
6 mm
2
, vedere Fig. II.2
