Riferimento di zero asse angolare
Il riferimento di zero dell’asse angolare è la posizione a 0°, definito
come uno dei due assi nel piano di rotazione. La seguente tabella
definisce l’angolo zero dove la posizione dell’angolo è 0 per i tre
possibili piani di rotazione.
Per le posizioni angolari sono definiti i seguenti assi di riferimento:
Il senso di rotazione positivo è antiorario se il piano di lavoro viene
considerato nella direzione dell'asse utensile negativo. Vedere Fig. I.4.
Esempio:
angolo nel piano di lavoro X/Y
Sistemi di misura di posizione
I sistemi di misura di posizione convertono i movimenti degli assi
macchina in segnali elettrici. L’ND 522/523 elabora costantemente
questi segnali, calcola le posizioni reali degli assi macchina e le
visualizza sullo schermo sotto forma di valore numerico. Vedere Fig.
I.5.
In caso di interruzione di corrente, viene persa la correlazione tra la
posizione calcolata e la posizione reale. Al ritorno dell'alimentazione
elettrica è possibile ripristinare tale correlazione con l'ausilio degli
indici di riferimento dei sistemi di misura di posizione e il sistema di
rilevamento automatico degli indici di riferimento (REF) dell’ND 522/
523.

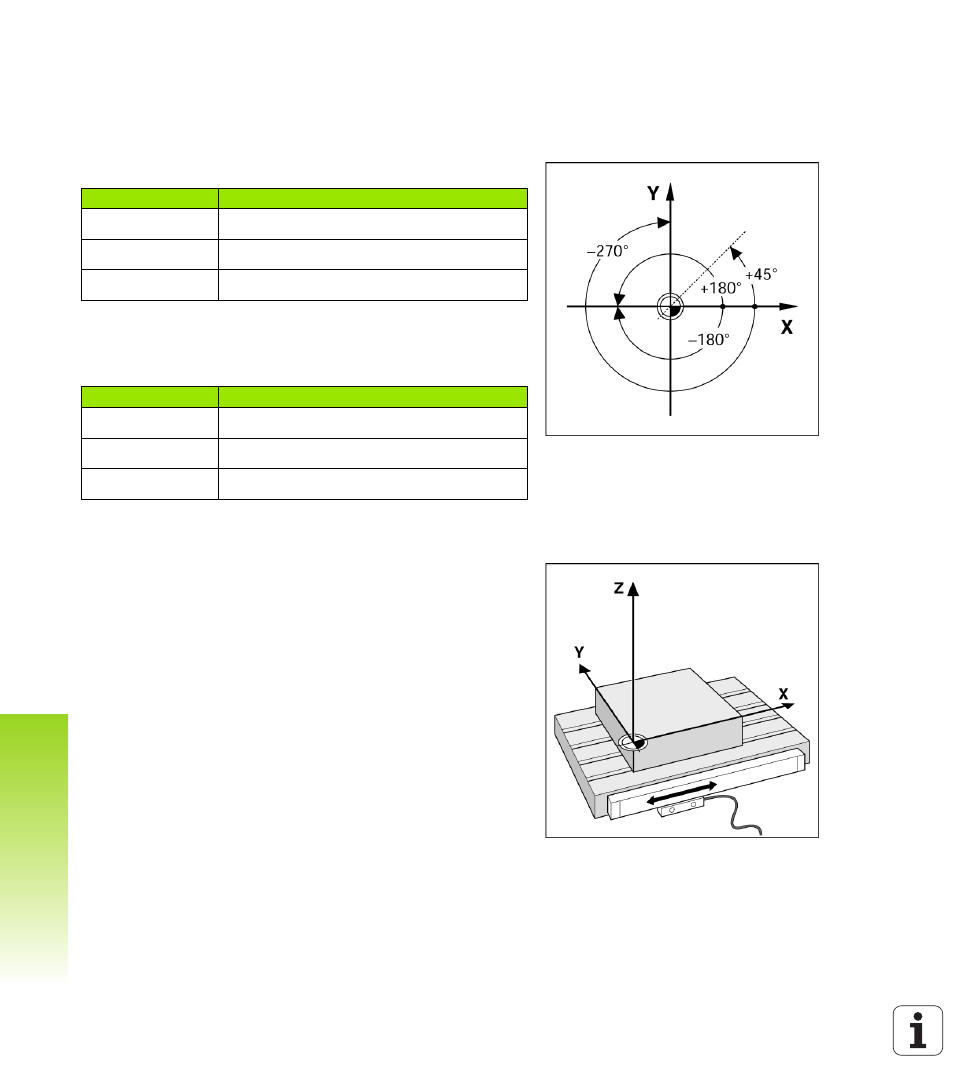

Fig. I.4 Angolo e asse di riferimento angolare, ad es.
nel piano X/Y
Piano Riferimento di zero asse angolare
XY +X
YZ +Y
ZX +Z
Angolo Corrisponde a
+ 45° ... bisecante tra +X e +Y
+/– 180° ... asse X negativo
- 270° ... asse Y positivo
Fig. I.5 Sistema di misura lineare, ad es. per l'asse X
