62
I Istruzioni operative
I – 4 F
unzioni specific
he per applicazioni di t
o
rn
it
ur
a
Tasto ORIGINE
Vedere "Tasto ORIGINE" a pagina 35 per le informazioni generali. Le
origini definiscono la correlazione tra le posizioni degli assi e i valori
visualizzati. Per la maggior parte delle operazioni di tornitura è
presente una sola origine per l'asse X (il centro del dispositivo di
serraggio), ma può essere utile definire altre origini per l'asse Z. Nella
tabella è possibile inserire fino a 10 origini. Il modo più semplice per
impostare le origini è quello di sfiorare il pezzo in un diametro o punto
noto e inserire quindi il valore misurato che deve quindi essere
visualizzato.

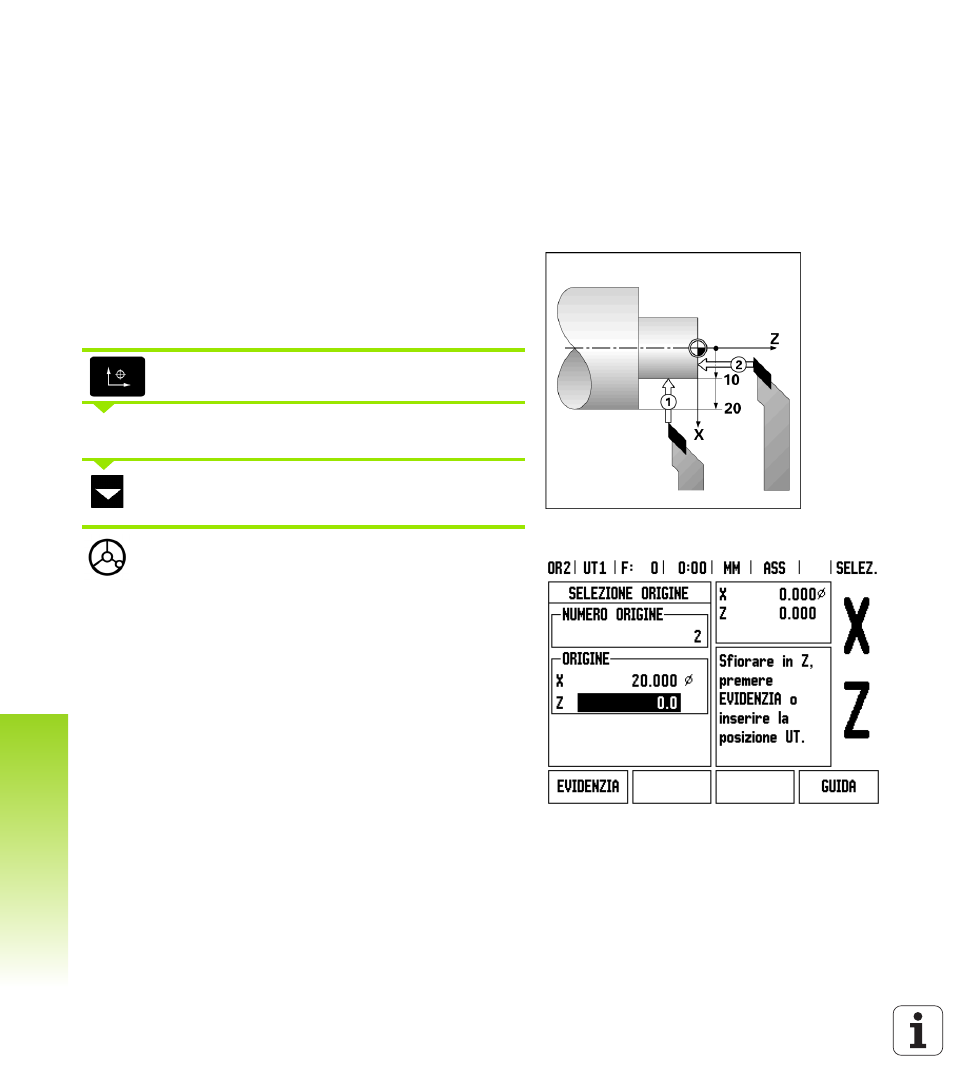

Esempio: selezione dell'origine del pezzo Vedere Fig. I.52 e Fig. I.53.
Sequenza degli assi in questo esempio: X - Z
Operazioni preliminari
Selezionare i dati dell'utensile da impiegare per lo sfioramento del
pezzo.
Premere il tasto ORIGINE.
Il cursore si trova nel campo NUMERO ORIGINE.
Inserire il numero origine e premere il tasto FRECCIA
GIÙ
per passare al campo asse X.
Sfiorare il punto 1 del pezzo.
Fig. I.52 Selezione dell'origine del pezzo.
Fig. I.53
