ND 522/523
15
I – 1 Pr
incipi f
ondamentali di posizionament
o
Indici di riferimento
I sistemi di misura sono generalmente dotati di uno o più indici di
riferimento (vedere Fig. I.6) con l’ausilio dei quali il sistema di
rilevamento automatico dell’ND 522/523 ripristina le posizioni
dell’origine in seguito ad un interruzione dell’alimentazione elettrica. I
due tipi principali disponibili di indici di riferimento sono: fisso e a
distanza codificata.
Nei sistemi di misura con indici di riferimento a distanza codificata,
invece, gli indici si trovano ad una specifica distanza codificata che
consente all’ND 522/523 di utilizzare una qualsiasi coppia di indici per
ripristinare le origini precedenti. Tale configurazione consente di
eseguire traslazioni molto brevi, in qualsiasi posizione del sistema di
misura, per ripristinare le origini alla riaccensione dell’ND 522/523.
I sistemi di misura con indici di riferimento fissi presentano uno o più
indici a distanza fissa tra loro. Per ripristinare le origini correttamente,
nel corso della routine di rilevamento degli indici di riferimento è
necessario utilizzare lo stesso indice di riferimento preciso impiegato
per selezionare la prima volta l’origine.

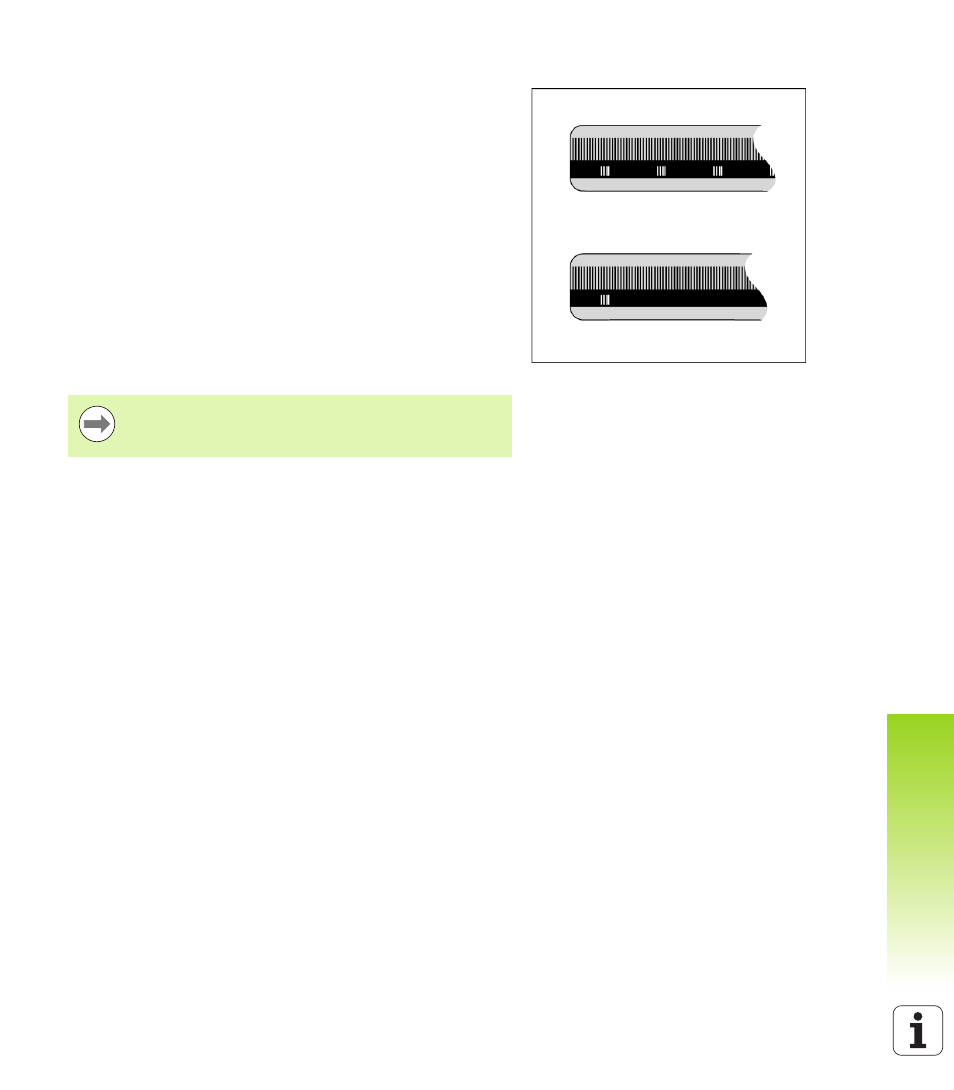

Fig. I.6 Righe graduate lineari: con indici di
riferimento a distanza codificata (in alto) e
con un indice di riferimento (in basso) Le origini definite non possono essere ripristinate in caso
di interruzione di corrente e se gli indici di riferimento non
sono stati superati prima di selezionare le origini.
