46

I Istruzioni operative

I – 3 F

unzioni specific

he per applicazioni di fr

esat

ur

a

Corone e serie di fori (Fresare)
Questo capitolo descrive le sagome di lavorazione per corone e serie

di fori.
Premere i tasti CORONA DI FORI or SERIE DI FORI per selezionare le

funzioni delle sagome di lavorazione desiderate e inserire i dati

richiesti. Tali dati possono essere di norma desunti dal disegno del

pezzo (ad esempio profondità di foratura, numero di fori ecc.).
Per le sagome di lavorazione l'ND 522/523 calcola le posizioni di tutti i

fori e visualizza graficamente le sagome sullo schermo.
La vista grafica consente di verificare la sagoma di fori prima di iniziare

la lavorazione. È estremamente utile per selezione diretta di fori,

esecuzione separata di fori e salto di fori.

Funzioni per sagome di fresatura

Corona di fori
Informazioni richieste:

Tipo (circonferenza o segmento)

Numero di fori

Centro (centro della corona di fori nel relativo piano)

Raggio (raggio della corona di fori)

Angolo iniziale (angolo del 1° foro della corona di fori): l'angolo

iniziale è quello tra il riferimento di zero dell'asse angolare e il primo

foro (per maggiori informazioni vedere "Riferimento di zero asse

angolare" a pagina 14)

Passo angolare (opzionale: valido solo per la creazione di un

segmento di circonferenza), il passo angolare è l'angolo tra i fori

Profondità (profondità finale per la foratura nell'asse utensile)

L'ND 522/523 calcola le coordinate dei fori da raggiungere

semplicemente "passando per lo zero".

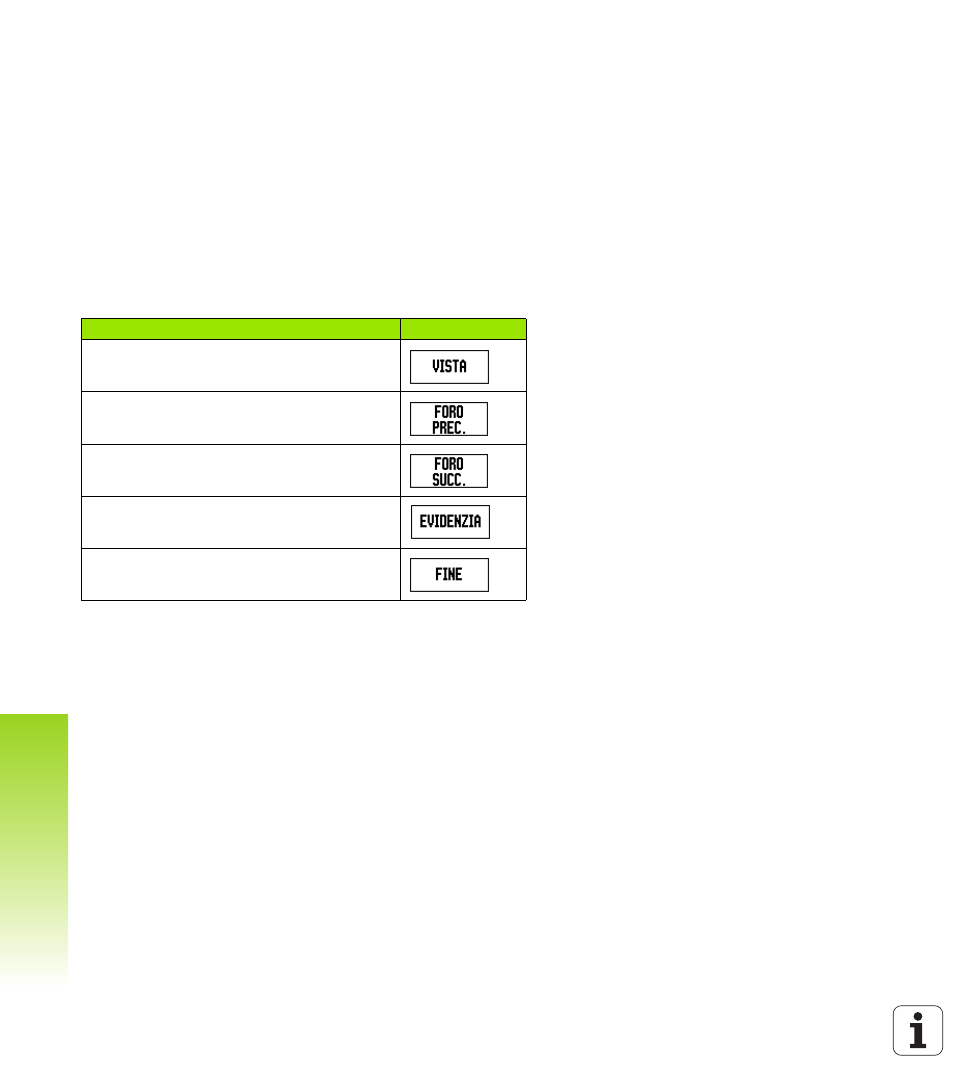

Funzione

Softkey

Richiamo della vista grafica per la verifica della

sagoma attiva

Ritorno al foro precedente

Avanzamento manuale al foro successivo

Conferma della posizione esistente

Fine della foratura
