I Istruzioni operative

I – 2 Uso dell’ND

5

22/523

I – 2 Uso dell’ND 522/523

Struttura dello schermo

Il visualizzatore ND 522/523 dispone di funzioni specifiche

dell'applicazione che permettono di ottenere la massima produttività

dalla macchina utensile manuale in uso.

Barra di stato

: visualizza l’origine attiva, l’utensile selezionato,

l’avanzamento, il tempo del cronometro, l’unità di misura, la

modalità Percorso residuo (Incrementale) o Valore reale (Assoluta),

l’indicazione della pagina e l’impostazione Seleziona/Zero.

Consultare il paragrafo “Menu CONFIG. LAVORAZIONE” per le

istruzioni di configurazione dei parametri della barra di stato.

Area di visualizzazione

: indica la posizione attuale di ciascun asse.

Visualizza inoltre maschere, campi, finestre di istruzione, messaggi

di errore e argomenti della guida.

Denominazione degli assi

: indica l’asse del tasto corrispondente.

Simbolo REF

: indica lo stato attuale dell’indice di riferimento.

Softkey

: indicano le diverse funzioni di fresatura o tornitura.

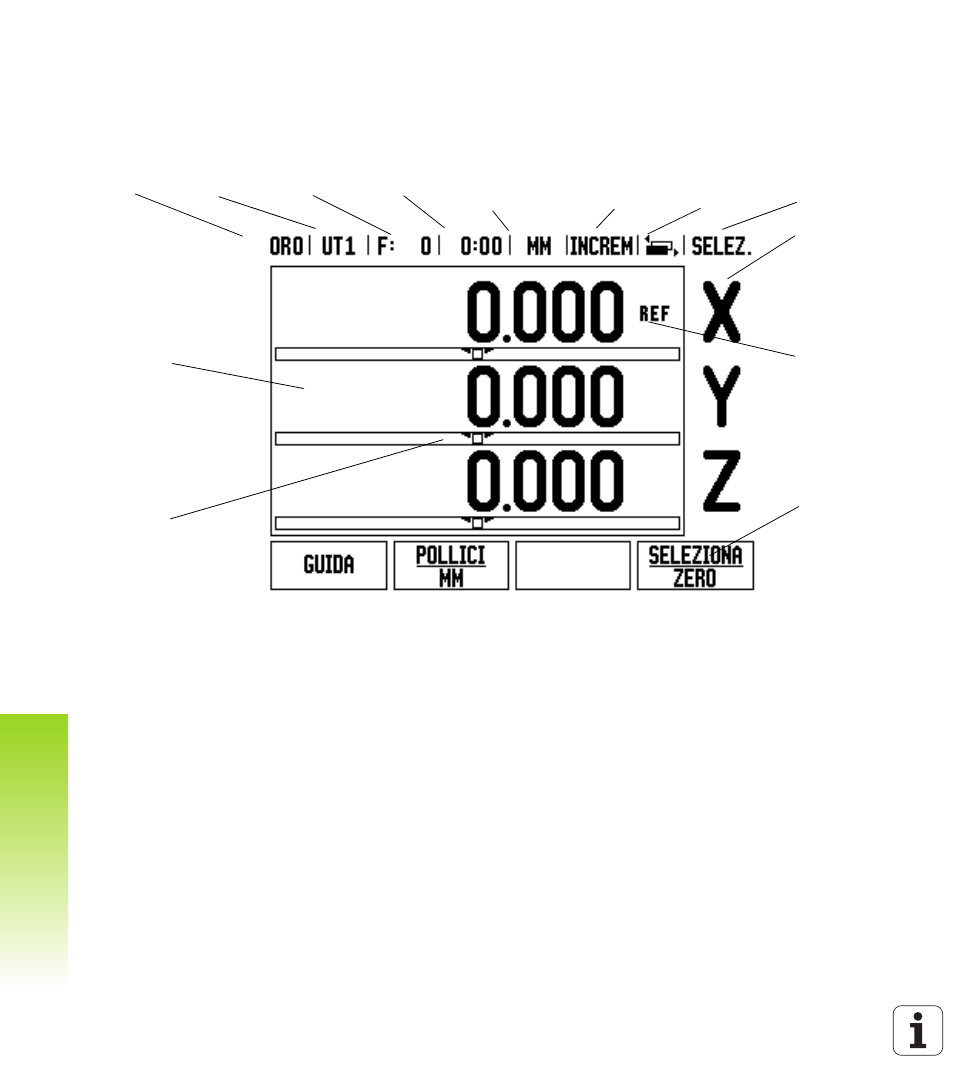

Simboli della barra di stato

Origine

Utensile Avanzamento Crono-

metro

Unità di
misura

Modalità
operative

Indicazione
pagina

Seleziona/
Zero

Denominazi
one asse

Area di
visualizzazione

Simbolo
REF

Aiuto grafico di
posizionament
o (solo in
modalità
Percorso
residuo)

Softkey
