58
I Istruzioni operative
I – 3 F
unzioni specific
he per applicazioni di fr
esat
ur
a

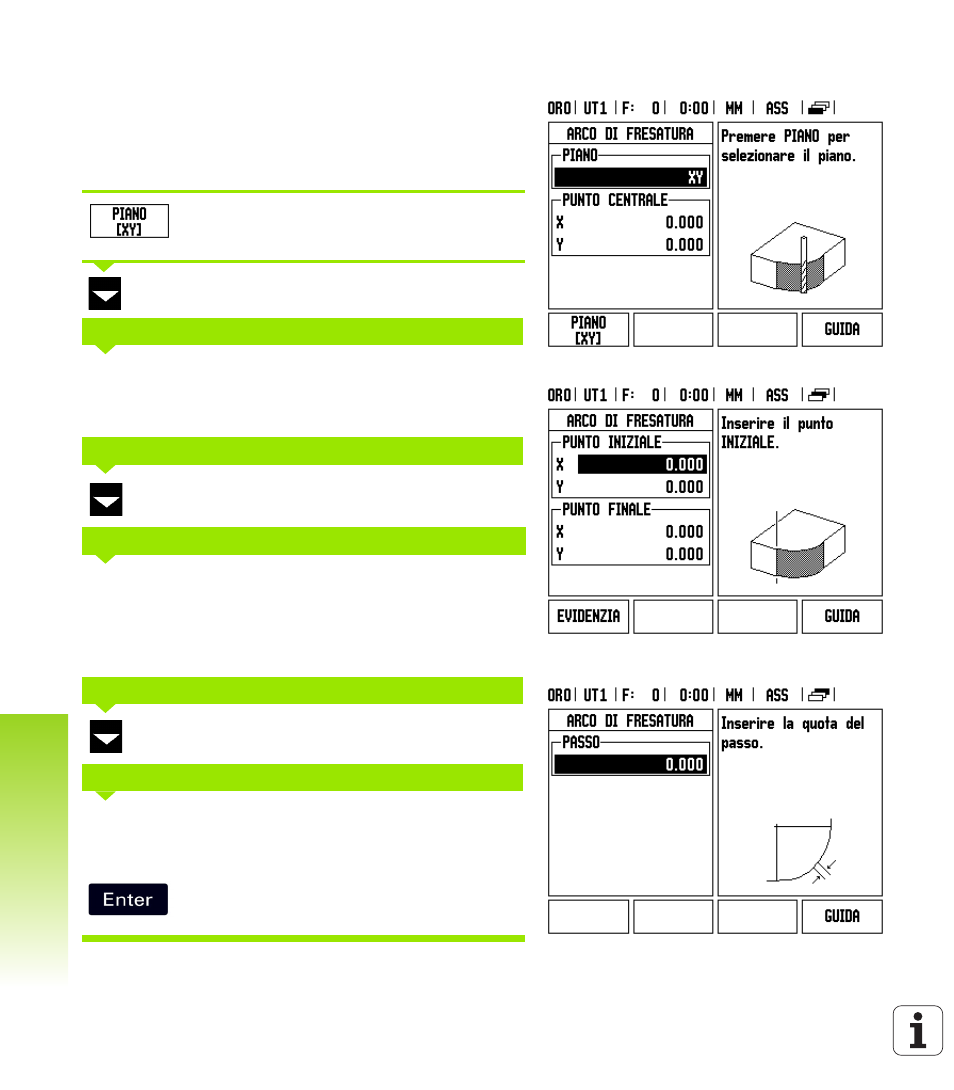

Esempio: premere il tasto ARCO DI FRESATURA per aprire la
maschera di immissione: (vedere Fig. I.45), (Fig. I.46) e (Fig. I.47).
Piano: XY (sono disponibili 3 opzioni: XY, YZ e XZ); selezionare il piano
appropriato.
Punto centrale: inserire i dati o premere il softkey EVIDENZIA.
1° passo: immissione dei dati
Premere il softkey PIANO per selezionare il piano di
fresatura.
Premere il tasto FRECCIA GIÙ.
Inserire le coordinate del punto centrale o premere
EVIDENZIA
per impostare la coordinata sulla posizione
attuale.
Premere il tasto FRECCIA GIÙ.
Premere il tasto FRECCIA GIÙ.
Inserire le coordinate XY del punto iniziale dell'asse
o premere EVIDENZIA per impostare la coordinata
sulla posizione attuale. Inserire le coordinate del
punto finale
dell'asse o premere EVIDENZIA.
Premere il tasto FRECCIA GIÙ.
Premere il tasto FRECCIA GIÙ.
Inserire la quota del passo. La quota del passo è
opzionale. Se il valore è zero, si deve decidere in fase
di esecuzione la distanza di traslazione tra ciascun
passaggio.
Premere Enter per eseguire il programma o il softkey
FINE
per uscire.
Fig. I.45 Maschera di immissione: ARCO
Fig. I.46 Maschera di immissione: PUNTO INIZIALE
Fig. I.47 Maschera di immissione: PUNTO FINALE
PUNTO CENTRALE
INSERIRE I SUCCESSIVI DATI
PUNTO INIZIALE E FINALE
INSERIRE I SUCCESSIVI DATI
QUOTA PASSO
