50

I Istruzioni operative

I – 3 F

unzioni specific

he per applicazioni di fr

esat

ur

a

Esempio: immissione dei dati ed esecuzione della serie di fori
(Vedere Fig. I.40, Fig. I.41 e Fig. I.42).

Tipo: fila
Prima coordinata X del foro: X = 20 mm
Prima coordinata Y del foro: Y = 15 mm
Numero di fori per riga: 4
Distanza tra fori: 10 mm
Angolo di inclinazione: 18°
Profondità di foratura: -2
Numero di righe: 3
Distanza tra righe: 12 mm

1° passo: immissione dei dati

Premere il tasto SERIE DI FORI.

Inserire il tipo di serie di fori (Fila). Selezionare con il
cursore il campo successivo.

Inserire le coordinate X e Y (X = 20), (Y = 15).
Selezionare con il cursore il campo successivo.

Inserire il numero di fori per riga (4). Selezionare con il
cursore il campo successivo.

Inserire la distanza tra i fori (10).

Inserire l'angolo di inclinazione (18°).

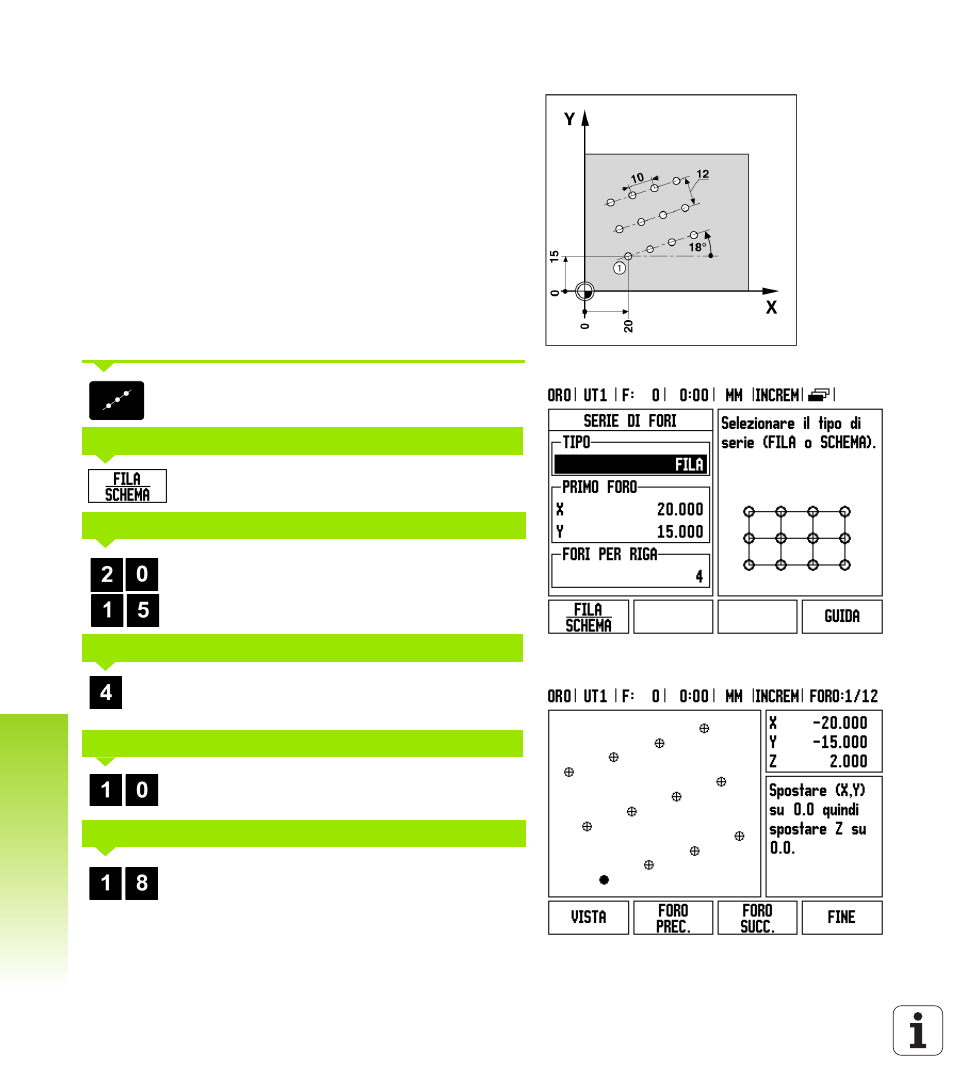

Fig. I.40 Esempio di serie di fori

Fig. I.41 Maschera SERIE DI FORI

Fig. I.42 Vista grafica della serie di fori

TIPO

PRIMO FORO X E Y

FORI PER RIGA

DISTANZA TRA FORI

ANGOLO
