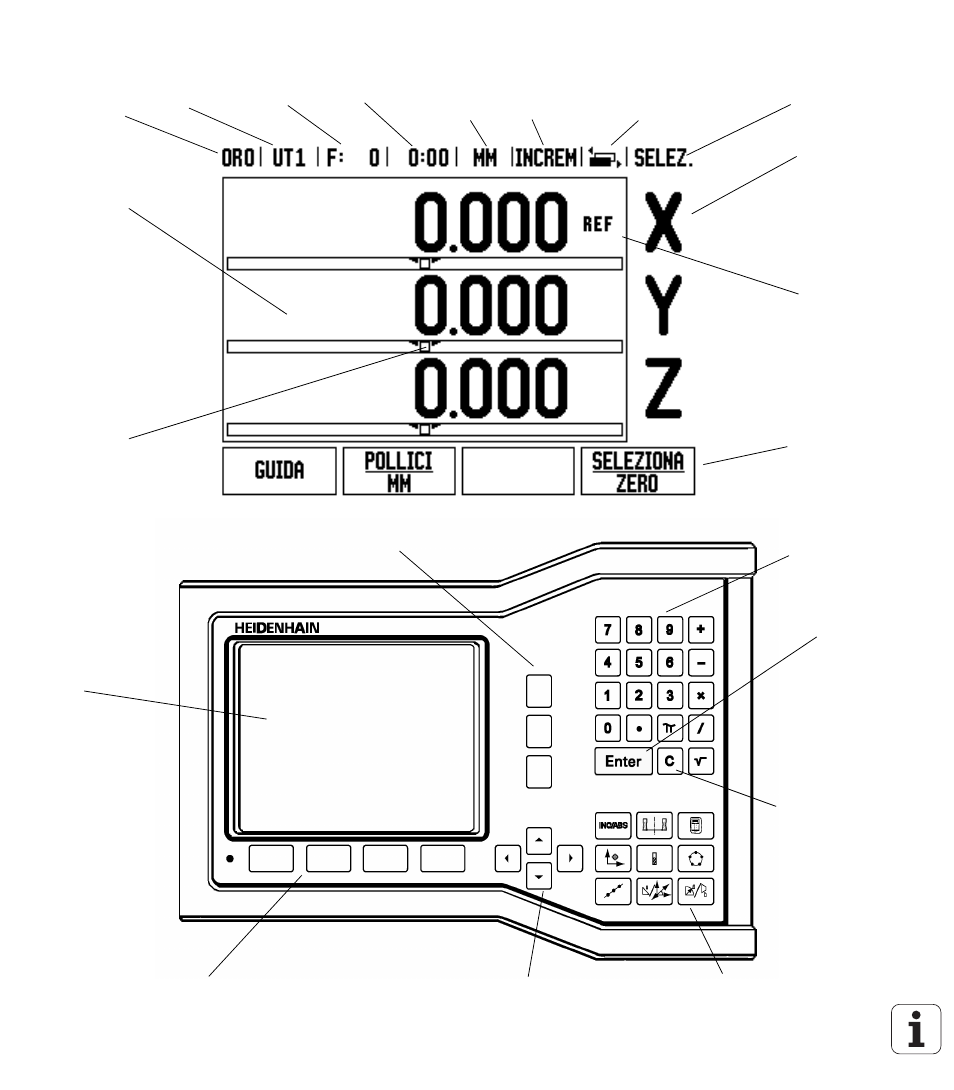

Schermo del visualizzatore ND 522/523
Simboli della barra di stato
Origine Utensile Avanza-
mento
Cronometro Unità di
misura
Modalità
operative
Indicazione
pagina
Seleziona/Zero
Denominazione
asse
Area di visua-
lizzazione
Simbolo REF
Aiuto grafico
di posiziona-
mento
Funzioni
softkey
Tastiera numerica Tasti per la selezione degli assi
Softkey: barra di tasti presente sotto lo schermo
dell’ND 522/523 le cui funzioni variano secondo
i campi associati visualizzati sullo schermo
Tasto C
Tasti funzione Tasti freccia su/giù: sono
utilizzati anche per regolare
il contrasto dello schermo
Area di
visualizzazione
Tasto Enter
