Funzione Somma asse Z (solo Tornire)
L'applicazione di tornitura del visualizzatore ND 522/523 consente di
sommare con rapidità le quote degli assi Z
0
e Z di un sistema a 3 assi.
La visualizzazione può essere sommata in visualizzatori Z o Z
0
. Vedere
Fig. I.60.
Attivazione funzione Somma asse Z
Premere e tenere premuto il tasto Z
0
per circa 2 secondi per sommare
gli assi Z
0
e Z e visualizzare il risultato sul visualizzatore Z
0
. La somma
delle posizioni Z è indicata sul visualizzatore Z
0
e il visualizzatore Z si
oscura. Vedere Fig. I.61.
Premere e tenere premuto il tasto Z per circa 2 secondi per sommare
gli assi Z
0
e Z e visualizzare il risultato sul visualizzatore Z. La somma
delle posizioni Z è indicata sul visualizzatore Z e il visualizzatore Z
0
si
oscura. La somma viene mantenuta anche in seguito allo spegnimento
del visualizzatore.
Spostando gli ingressi del sistema di misura Z
0
o Z si aggiorna la
posizione Z sommata.
Se una posizione è sommata, deve essere determinato l'indice di
riferimento di entrambi i sistemi di misura al fine di ripristinare l'origine
precedente.
Disattivazione funzione Somma asse Z
Premere il tasto dell'asse del visualizzatore oscurato per disabilitare la
funzione Somma asse Z. Vengono ripristinate le singole posizioni dei
visualizzatori Z
0
e Z.

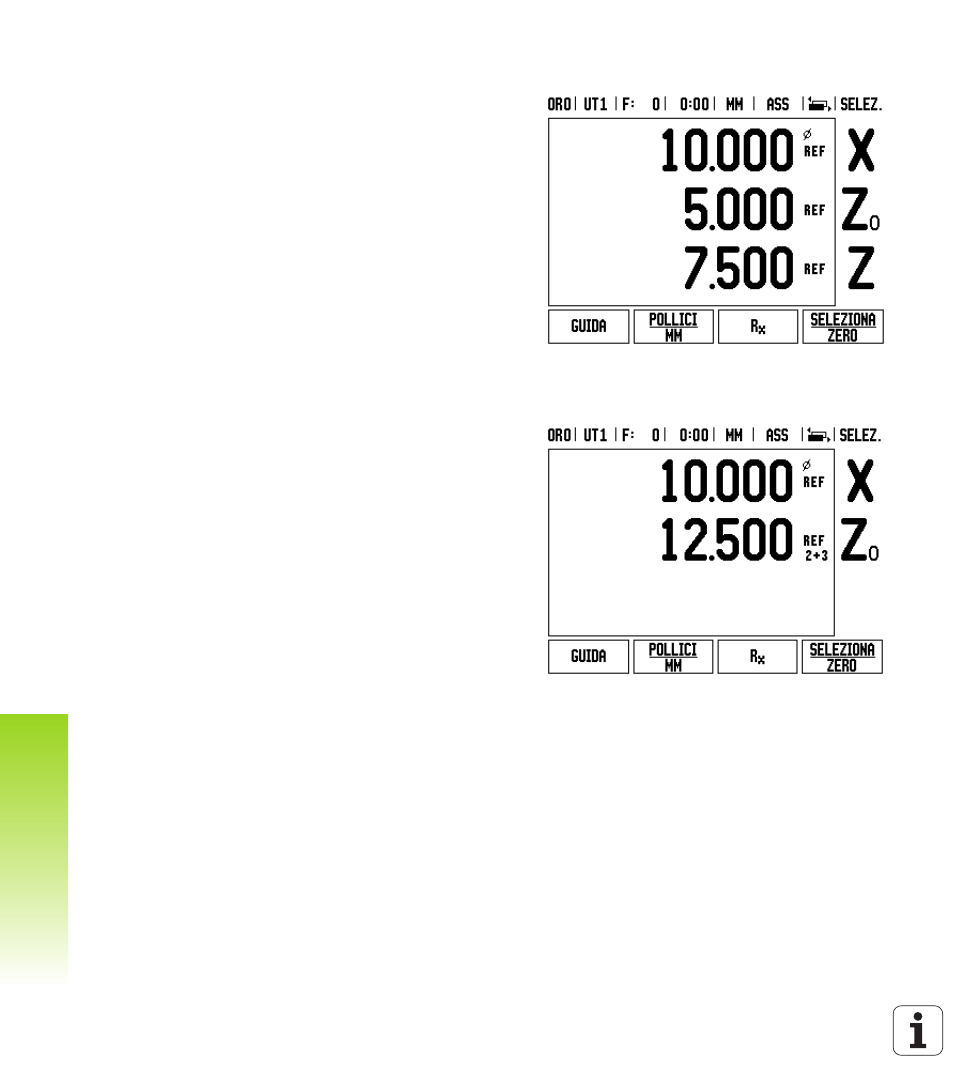

Fig. I.60 Maschera Visualizzazione normale
Fig. I.61 Attivazione funzione Somma asse Z
