52
I Istruzioni operative
I – 3 F
unzioni specific
he per applicazioni di fr
esat
ur
a
Fresatura inclinata e Arco di fresatura
Questa sezione descrive le funzioni di Fresatura inclinata e Arco di
fresatura.
Premere il tasto FRESATURA INCLINATA o il tasto ARCO DI FRESATURA per
aprire la relativa maschera di immissione. Queste funzioni consentono
di lavorare una superficie piana diagonale (fresatura inclinata) o una
superficie arrotondata (arco di fresatura) utilizzando una macchina
manuale.
Funzioni per Fresatura inclinata e Arco di fresatura
Fresatura inclinata
Maschera di immissione: Vedere Fig. I.43 e Fig. I.44.
La maschera FRESATURA INCLINATA si impiega per specificare la
superficie piana da fresare. Premere il tasto FRESATURA INCLINATA per
aprire la maschera.
 Piano:
selezionare il piano premendo il softkey PIANO. La selezione
attuale è visualizzata nel softkey e nel campo del piano. Il grafico
nella finestra di messaggi supporta l'operazione di selezione del
piano corretto.
 Punto iniziale: inserire le coordinate del punto iniziale o premere
EVIDENZIA
per impostare la coordinata sulla posizione attuale.
 Punto finale: inserire le coordinate del punto finale o premere
EVIDENZIA per impostare la coordinata sulla posizione attuale.
 Passo:
inserire la quota del passo. Durante la fresatura questa
corrisponde alla distanza tra ciascun passaggio o ciascun passo
lungo la linea.
Premere Enter per procedere alla lavorazione di fresatura della
superficie. Premere C per uscire dalla maschera senza procedere alla
lavorazione. Le impostazioni rimangono attive fino allo spegnimento
del visualizzatore.

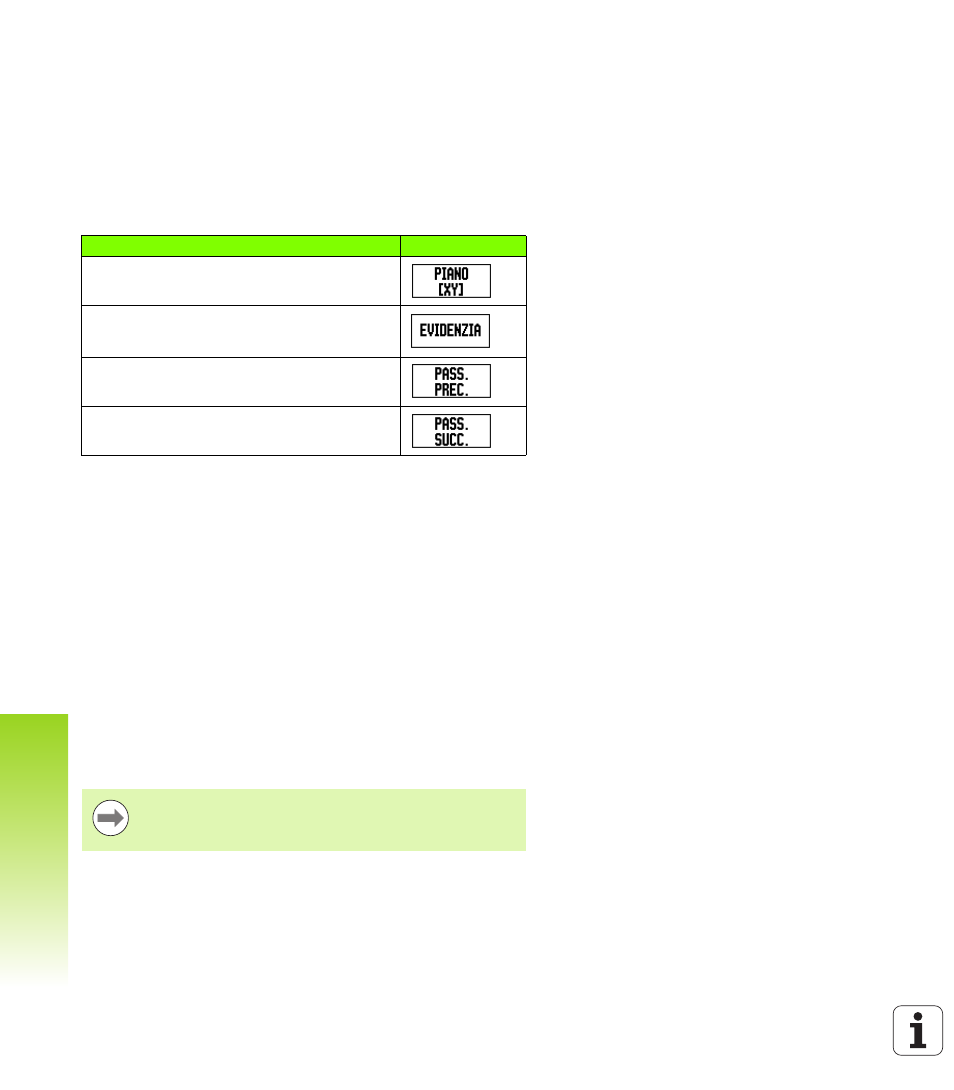

Funzione Softkey
Selezionare del piano
Conferma della posizione esistente
Ritorno al passaggio precedente
Avanzamento al passo successivo.
La quota del passo è opzionale. Se il valore è zero, si deve
decidere in fase di esecuzione la distanza di traslazione tra
ciascun passo.
