60
I Istruzioni operative
I – 4 F
unzioni specific
he per applicazioni di t
o
rn
it
ur
a
Impiego della tabella utensili

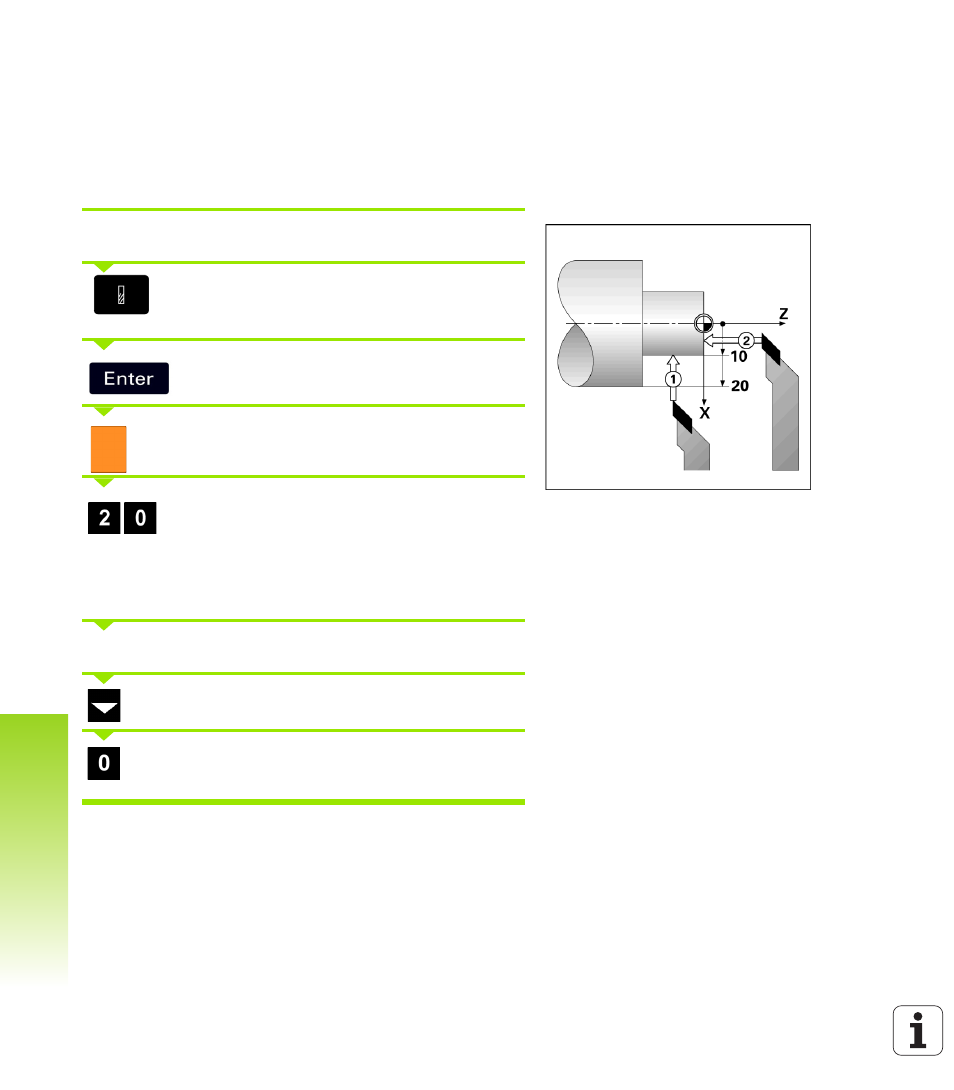

Esempio: immissione degli offset nella tabella utensili
Immissione dell'offset utensile con la funzione IMPOSTA/
UTENSILE
La funzione IMPOSTA/UTENSILE consente di impostare l'offset
utilizzando un utensile quando è noto il diametro del pezzo. Vedere Fig.
I.49
Sfiorare il diametro noto nell'asse X.
Premere il tasto UTENSILE. Selezionare l'utensile
desiderato.
Premere il tasto Enter.
Selezionare l'asse X premendo il relativo tasto.
Inserire la posizione della punta dell'utensile, ad es.
X=Ø 20 mm.
Verificare che l'ND 522/523 si trovi in modalità
Visualizzazione diametro (Ø) quando si inserisce il
valore di un diametro.
Sfiorare la superficie frontale del pezzo con l'utensile.
Selezionare l'asse Z.
Azzerare la visualizzazione di posizione per la punta
dell'utensile, Z = 0. Premere Enter.
Fig. I.49
