36
I Istruzioni operative
I – 3 F
unzioni specific
he per applicazioni di fr
esat
ur
a

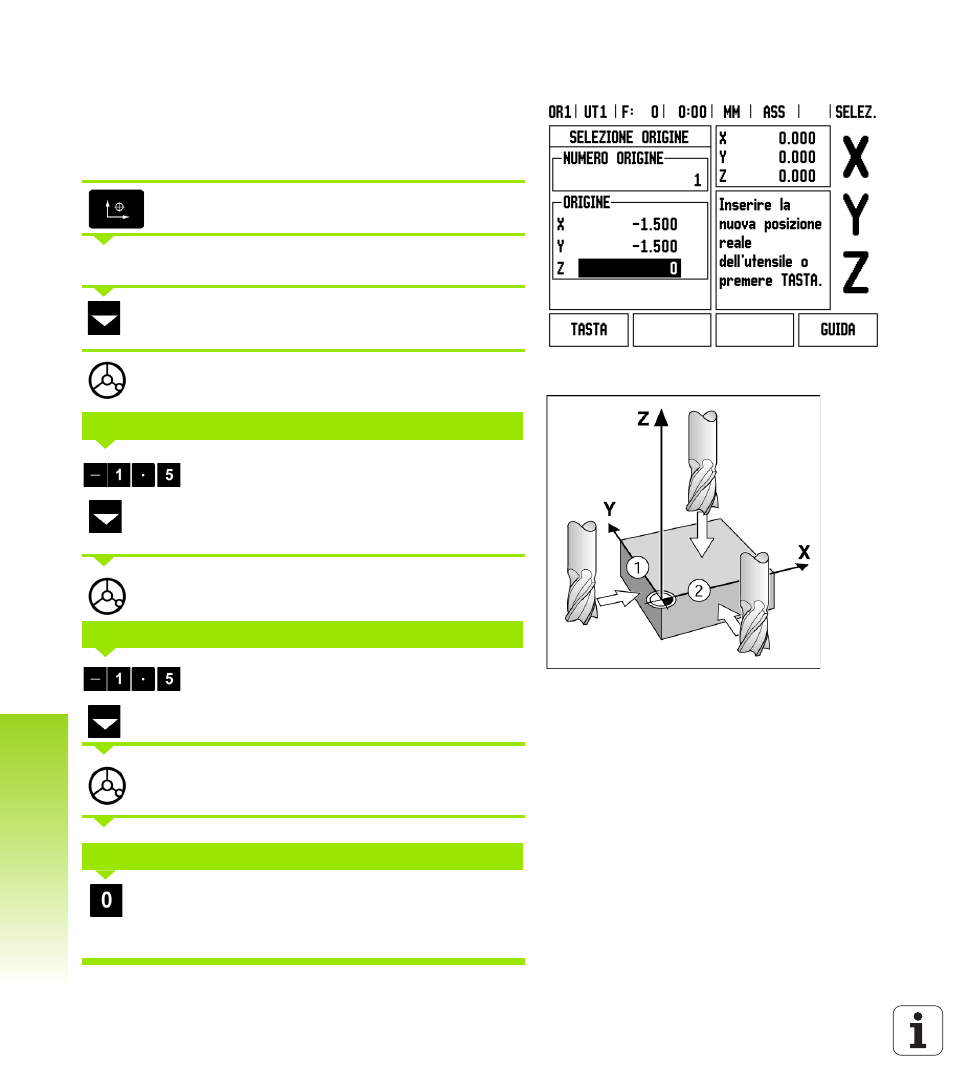

Esempio: selezione dell'origine del pezzo senza utilizzare la
funzione di tastatura. Vedere Fig. I.27 e Fig. I.28.
Diametro utensile: D = 3 mm
Sequenza degli assi in questo esempio: X - Y - Z
Operazioni preliminari: selezionare l’utensile attivo come utensile da
impiegare per la selezione origine
Premere il tasto ORIGINE.
Il cursore si trova nel campo NUMERO ORIGINE.
Inserire il numero origine e premere il tasto FRECCIA
GIÙ
per passare al campo asse X.
Sfiorare lo spigolo 1 del pezzo.
Inserire la posizione del centro dell'utensile
(X = – 1.5 mm) e
premere il tasto FRECCIA GIÙ per passare al campo
asse Z.
Sfiorare lo spigolo 2 del pezzo.
Inserire la posizione del centro dell'utensile
(Y = – 1.5 mm) e
premere il tasto FRECCIA GIÙ.
Sfiorare la superficie del pezzo.
Inserire la posizione della punta dell'utensile
(Z = 0 mm) per la coordinata Z dell'origine. Premere
Enter
.
Fig. I.27 Maschera SELEZIONE ORIGINE
Fig. I.28
SELEZIONE ORIGINE IN X
SELEZIONE ORIGINE IN Y
SELEZIONE ORIGINE IN Z = + 0
