HEIDENHAIN ND 522 - Manuale (Pagina 33)

ND 522/523
33
I – 3 F
u
nzioni specific
he per applicazioni di fr
esat
ur
a
Impiego della tabella utensili
Esempio: selezione dell'origine del pezzo senza utilizzare la
funzione di tastatura. Vedere Fig. I.25
Diametro utensile: 2.00
Lunghezza utensile: 20.000
Unità di misura utensile: mm
Tipo utensile: fresa piatta
Premere il tasto UTENSILE.
Il cursore si posiziona automaticamente nella
maschera TABELLA UTENSILI.
Selezionare l'utensile da definire o inserire il numero
utensile. Premere Enter.
Inserire il diametro dell’utensile (2) e spostare il
cursore verso il basso nel campo LUNGHEZZA.
Premere il tasto FRECCIA GIÙ.
Inserire la lunghezza dell'utensile, ad esempio 20
mm, e spostare il cursore verso il basso nel campo
UNITÀ DI MISURA.
L’ND 522/523 può inoltre determinare la lunghezza di un
offset. Vedere l'esempio seguente.

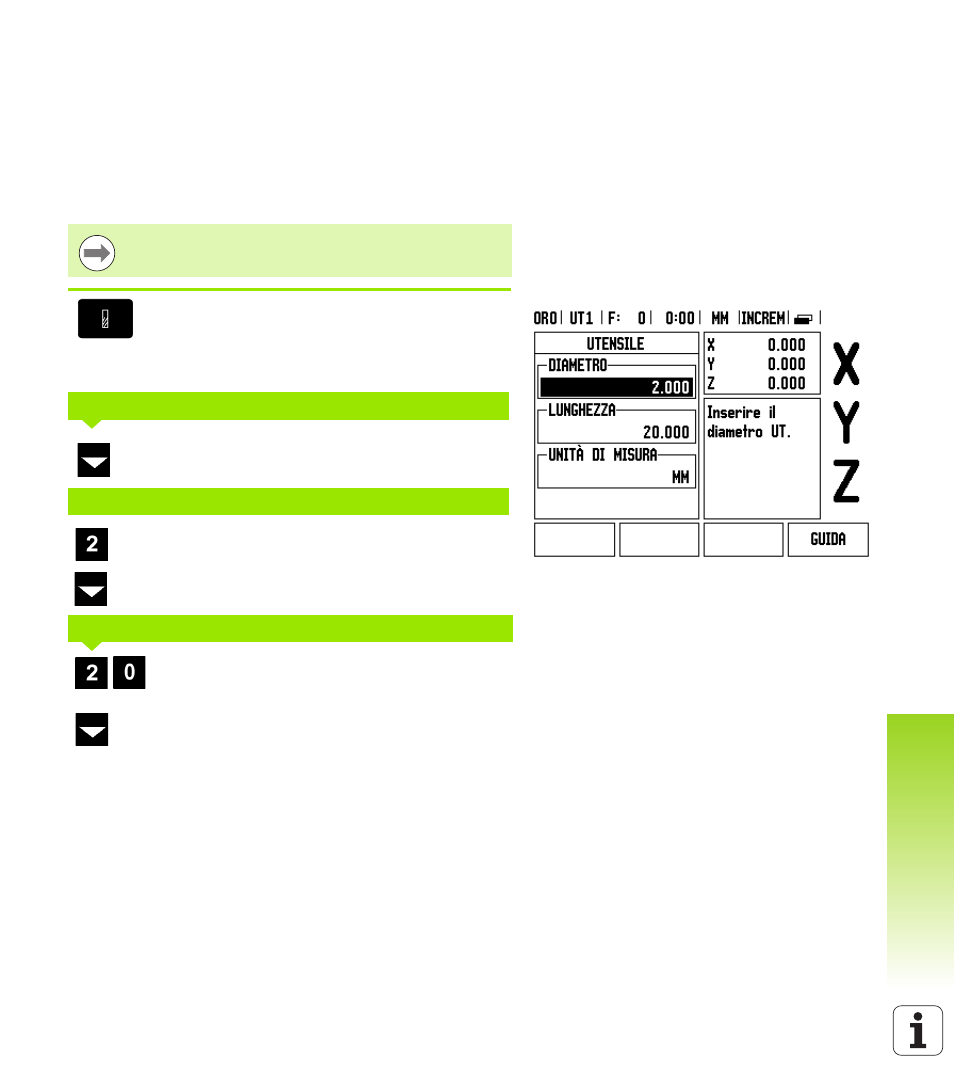

Fig. I.25 Immissione della lunghezza e del diametro
dell'utensile
TABELLA UTENSILI
DIAMETRO UTENSILE
LUNGHEZZA UTENSILE
