ND 522/523
19
I – 2 Uso dell’ND
522/523
Aiuto grafico di posizionamento
Quando si passa per lo zero (in modalità Incrementale), l’ND 522/523
visualizza l’aiuto grafico di posizionamento. Vedere Fig. I.8.
L’ND 522/523 attiva l'aiuto grafico di posizionamento in una barra
rettangolare stretta sotto l'asse attualmente attivo. Due marcatori
triangolari al centro del rettangolo simboleggiano la posizione
nominale da raggiungere.
Un piccolo quadrato simboleggia la slitta dell'asse. Una freccia
indicante la direzione viene visualizzata nel quadrato durante la
traslazione dell'asse, permettendo così di verificare se ci si sta
avvicinando o allontanando dalla posizione nominale. Tenere presente
che il quadrato non inizia a muoversi finché la slitta dell'asse è vicina
alla posizione nominale. Vedere "Aiuto grafico di posizionamento" a
pagina 25 nel capitolo “Menu CONFIG. LAVORAZIONE” per la
configurazione dell’aiuto grafico di posizionamento.
Maschera Guida
Le istruzioni operative integrate forniscono informazioni e supporto in
qualsiasi situazione. Vedere Fig. I.9
Richiamo delle istruzioni operative integrate
 Premere il softkey GUIDA.
 Il visualizzatore indica le informazioni rilevanti del processo in
esecuzione.

Utilizzare i tasti FRECCIA SU/GIÙ per scorrere le descrizioni qualora
composte da più maschere.
Visualizzazione di informazioni su un altro argomento
 Premere il softkey LISTA DI ARGOMENTI.
 Premere i tasti FRECCIA SU/GIÙ per scorrere l'indice.
 Premere il tasto Enter per selezionare l'argomento desiderato.
Uscita
dalle istruzioni operative integrate
 Premere il tasto C.

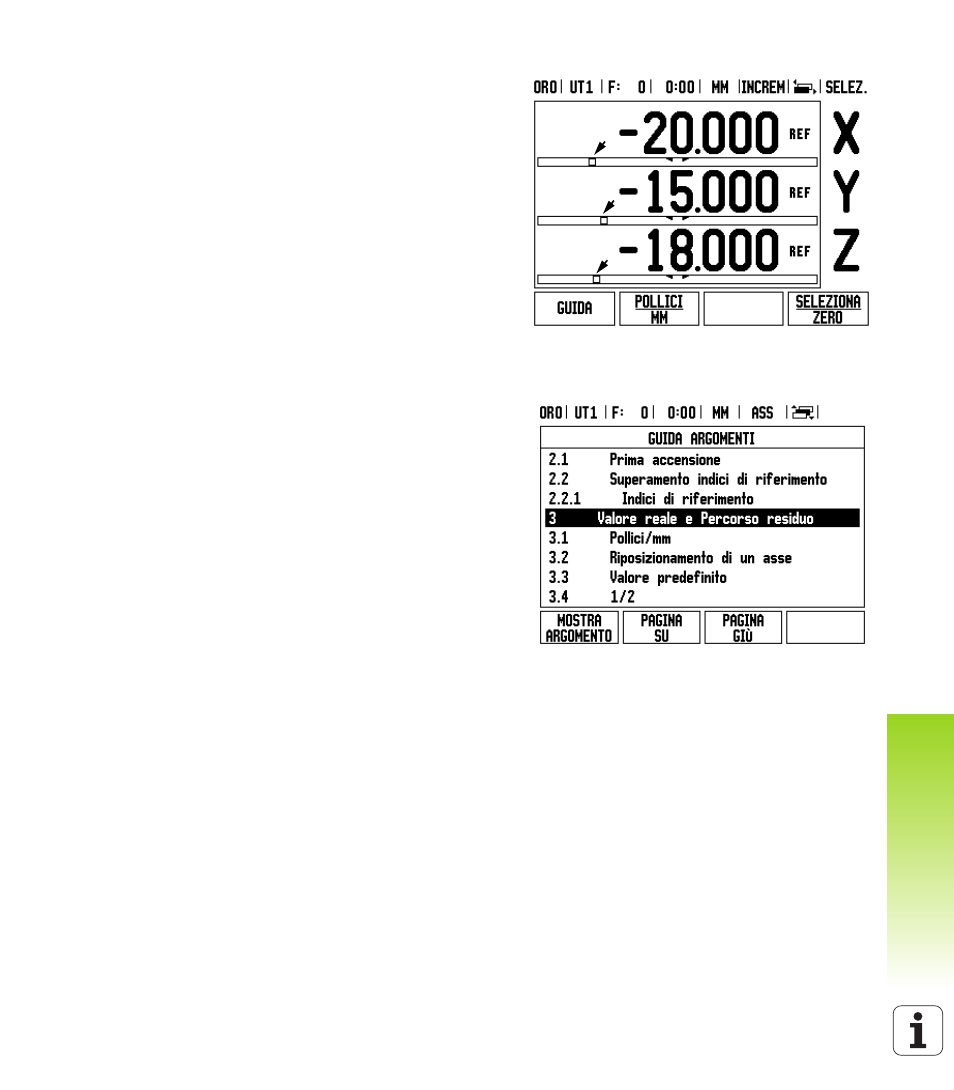

Fig. I.8 Aiuto grafico di posizionamento attivo
(vedere frecce)
Fig. I.9 Lista di argomenti della Guida
