InstallazIone
2-32 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
Configurazione I/o SERCoS III
La configurazione I/O SERCOS III MicroEDGE Pro è conforme allo standard SERCOS III. Nel presente manuale non
è possibile fornire dettagli approfonditi in merito a tale caratteristica tecnica. Fare riferimento alla Guida all’installazione
e alla configurazione del software Phoenix Serie V9 (806410) per istruzioni su come configurare EDGE Pro SERCOS
III CNC. Per informazioni complete sulle caratteristiche tecniche e sulla tecnologia SERCOS, fare riferimento a:
http://www.sercos.com.

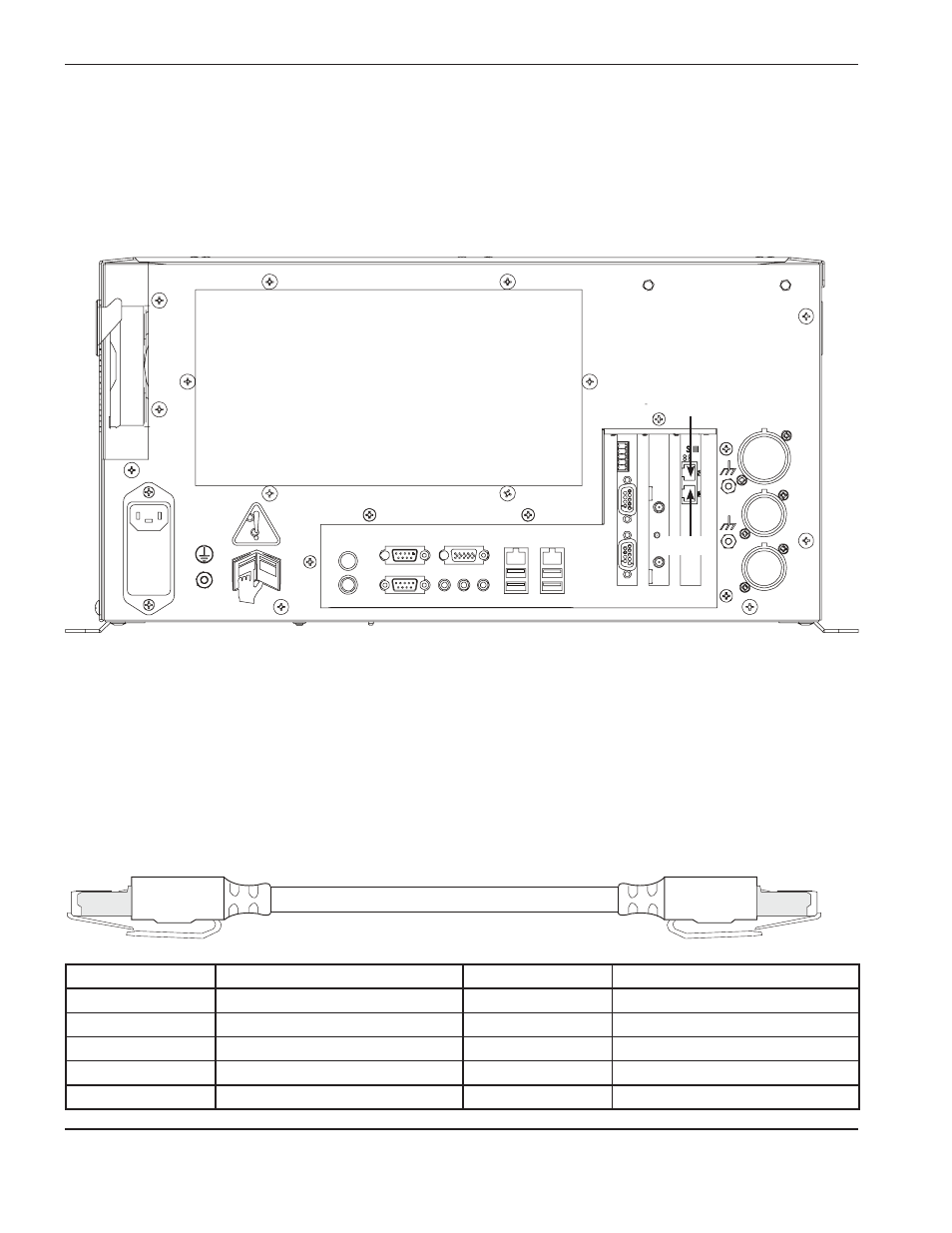

vista posteriore del MicroEDGE Pro CNC SERCoS III
Porta 1
Porta 2
Cavo SERCoS III
Un cavo Ethernet schermato Cat-5e collega l’interfaccia I/O SERCOS III sul retro della parete laterale del CNC
all’armadietto dell’amplificatore dell’unità. Almeno un cavo è richiesto per questa connessione per creare una singola
linea SERCOS III che colleghi la Porta 1 (P1) sul CNC e tutte le unità SERCOS III nell’armadietto dell’amplificatore
dell’unità.
Per creare un anello SERCOS III che fornisca sicurezza e ridondanza di comunicazione, collegare un secondo cavo tra
la Porta 2 (P2) sul CNC e l’armadietto dell’amplificatore dell’unità.
Codice articolo lunghezza Codice articolo lunghezza
223212 3,0 m 223099 23,0 m
223222 6,0 m 223100 30,5 m
223119 7,5 m 223101 45,5 m
223223 10,5 m 223102 61,0 m
223008 15,0 m
