InstallazIone
2-20 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
Uscite HyPath
• Utilizzare chiusura contatto relè (003179). Le uscite relè sono contatti normalmente aperti. Le uscite possono
essere configurate su normalmente chiuse impostando la logica di uscita nella schermata I/O del software Phoenix.
• Tensione di commutazione compresa tra 5 V e 32 V, carico resistivo continuo di 5 A, carico induttivo continuo da 2 A.

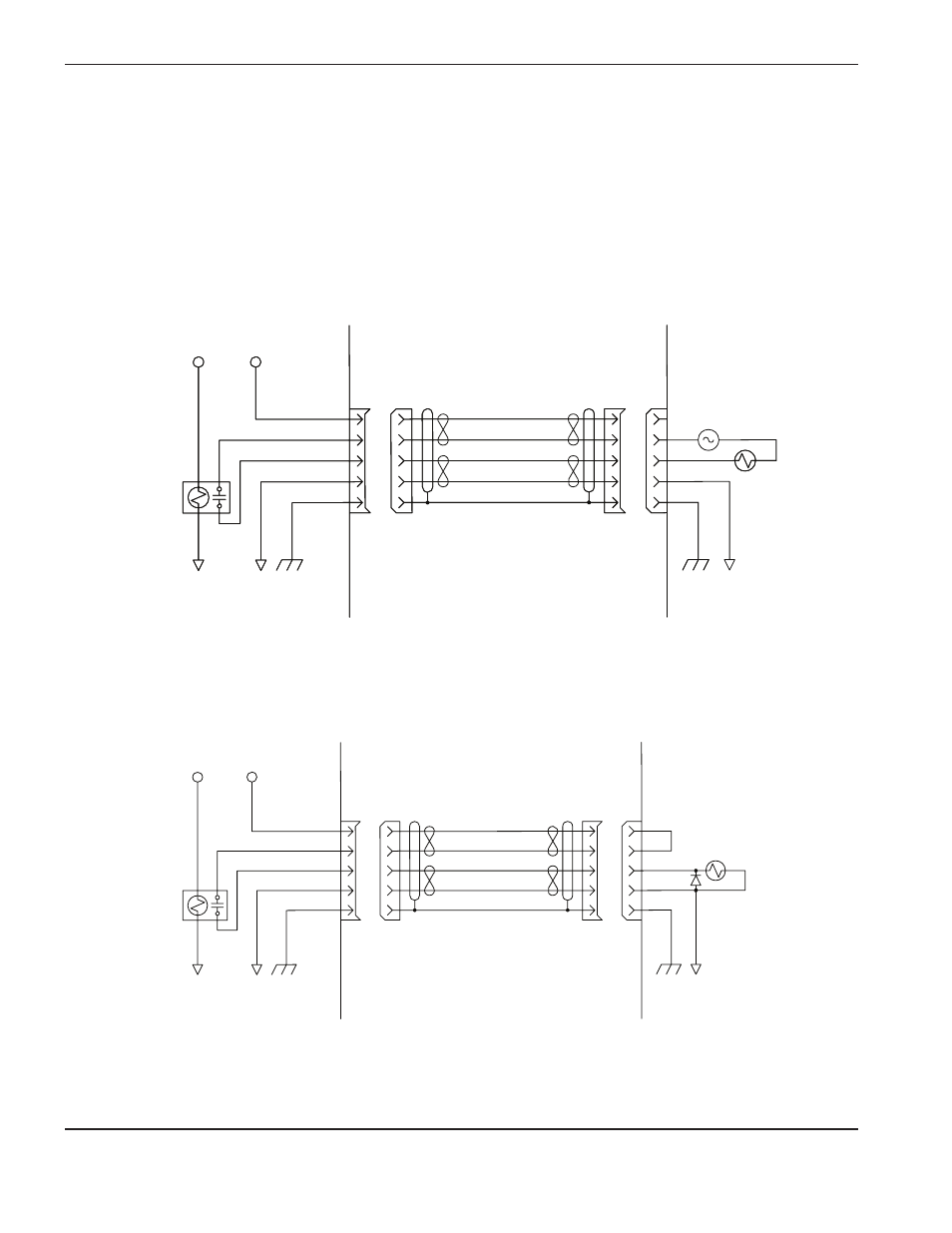

Esempi di circuito di uscita HyPath
Collegamento a una bobina del relè (1a, 1b e 1c). Si noti che le comuni sono collegate e che tra i collegamenti con
bobina CC viene utilizzato un diodo (fornito dal cliente).
1a.
+24 VCC
Uscita A
Comune
Protezione
37
Cavo fornito dal cliente
Bobina CA – fornita dal cliente
Circuito del cliente MicroEDGE Pro
Uscita B
Relè
003179
Bobina CA
VCA
+24 VCC
Uscita A
Comune
Protezione
37
Cavo fornito dal cliente
Bobina da 24 VCC – fornita dal CNC
Circuito del cliente MicroEDGE Pro
Uscita B
Relè
003179
Bobina da 24 VCC
con diodo
1b.
