Connettore J6 e J7 unità/
codificatore Picopath
Connettori unità/codificatore Picopath
Le assegnazioni degli assi Picopath vengono eseguite nella schermata Configurazione Macchina > Assi del software
Phoenix. Per ulteriori informazioni, consultare il documento Manuale d’installazione e configurazione del software
Phoenix.
Attenersi alle informazioni seguenti per configurare i cavi dell’unità/codificatore Picopath.
Il connettore di abbinamento I/O Picopath è un connettore circolare a 37 piedini:
• Connettore cavo: AMP n. 208472-1
• Contatti piedini AMP 66099-3 (16 – 18 ga), AMP 66103-3 (20 – 24 ga)
• Cablaggio: Belden n. 9504 o equivalente per i segnali del codificatore
• Cablaggio: Belden n. 9501 o equivalente per i segnali dell’unità
• Kit Hypertherm: 228489
Note:
• Abilitare le singole unità per ogni asse per il corretto funzionamento.
• Connettere le protezioni del cavo al guscio metallico del connettore in modo da garantire l’isolamento ottimale del
rumore e mantenere i comuni del segnale separati dal terreno.

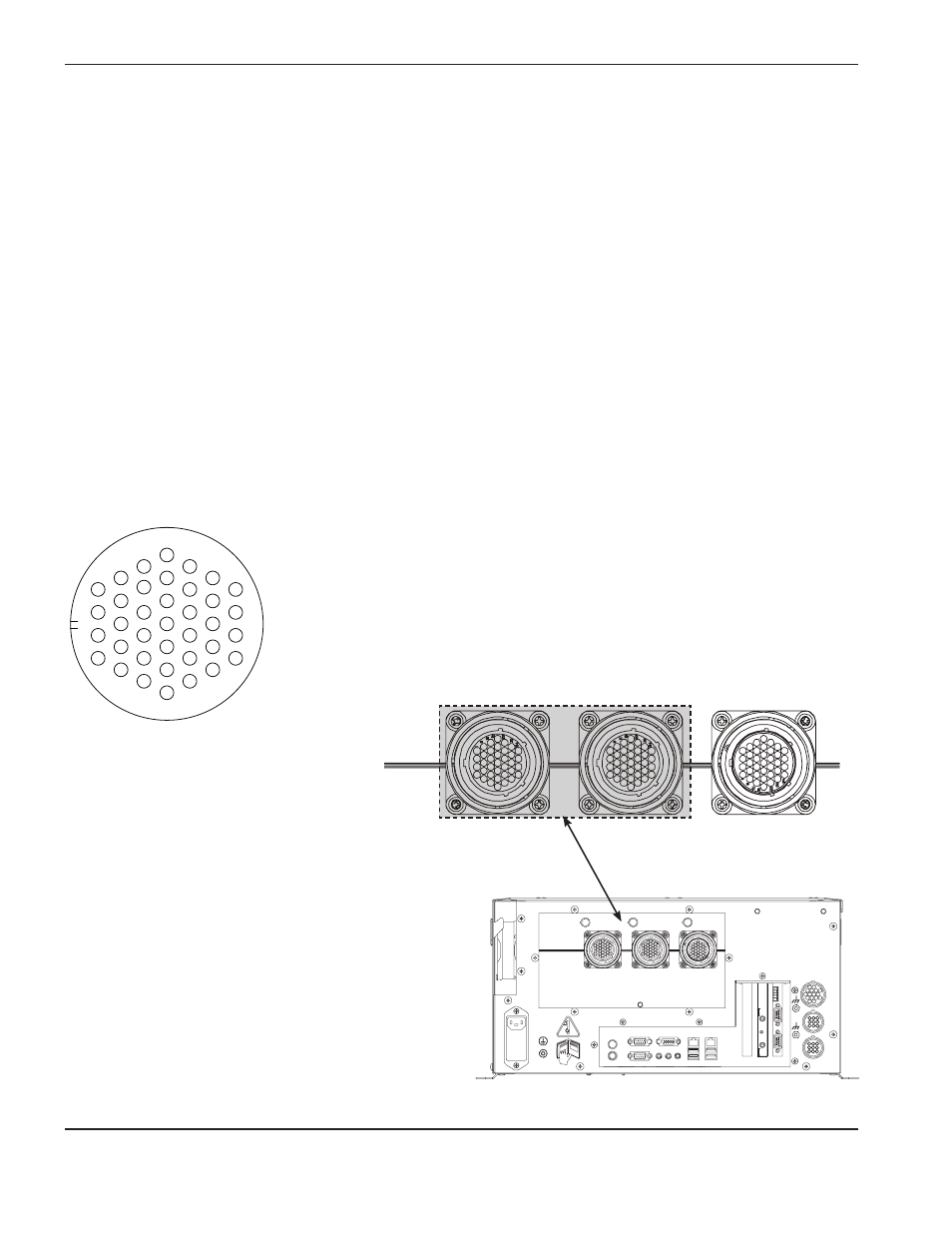

Connettori unità/codificatore Picopath
J6
ASSE z/W
UNt/CoD
J7
ASSE X/Y
UNt/CoD I/o
