Manutenzione e diagnostica
4-50 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1

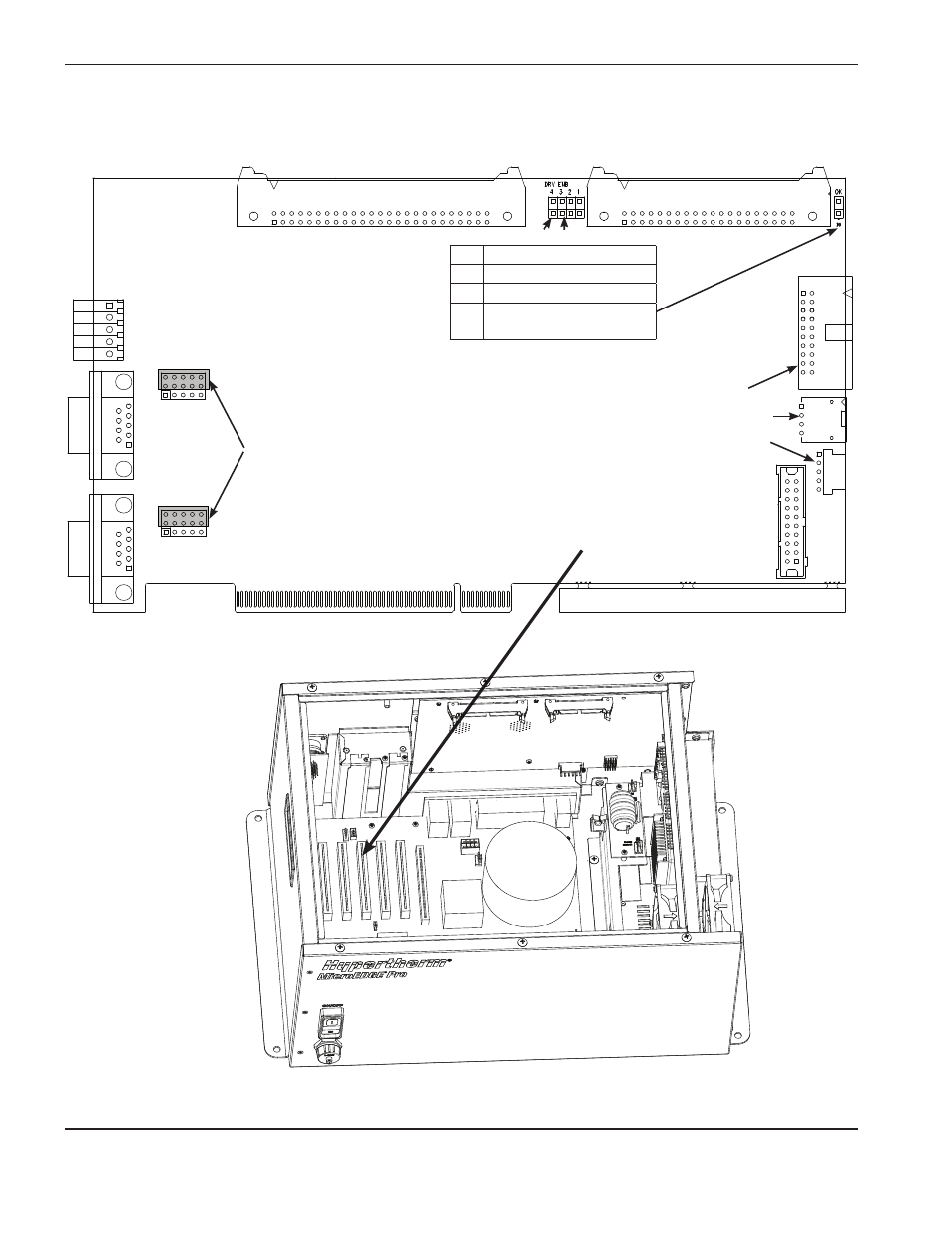

MCC 2 assi Picopath, utilità e scheda di isolamento seriale (141256)
2x5 Ponticelli
2 connettori
RS-422
RS-232
RS-232
RS-422
J1 a I/O 1 – 24 J2 a servo a 2 assi
J4 ON/OFF remoto
J7 a interruttore ON/OFF interno
J9 a e da distribuzione di
potenza e scheda madre
J6
J10
J8 Porta A,
COM3
J12 Porta B, COM4
lED Segnale
D3 Asse 2 abilitato
D4 Asse 1 abilitato
D7 Allarme abilitato Spia
accesa (ON) = abilitato
D3 D4
J3 a seriale COM3 e COM4
Installato nello slot 3 PCI
