Scheda servo a 4 assi picopath (141122), Scheda servo a 4 assi picopath (141122) -30 – Hypertherm MicroEDGE Pro Shape Cutting Control Rev.1 Manuale d'uso
Pagina 128
Manutenzione e diagnostica
4-30
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1
Connettore J3 (servo)
N. piedini
Segnale
N. piedini
Segnale
1
/Asse 1 abilitazione
21
Libero
2
/Asse 2 abilitazione
22
Libero
3
/Asse 3 abilitazione
23
Libero
4
/Asse 4 abilitazione
24
Libero
5
Libero
25
Libero
6
Libero
26
Messa a terra
7
/Allarme
abilitazione
27
Messa a terra
8
Asse 1A
28
Comune analogico
9
Asse 1B
29
Asse 1 analogica
10
Asse 1Z
30
Asse 2 analogico
11
Asse 2A
31
Asse 3 analogico
12
Asse 2B
32
Asse 4 analogico
13
Asse 2Z
33
Libero
14
Asse 3A
34
Libero
15
Asse 3B
35
Messa a terra
16
Asse 3Z
36
+5 V
17
Asse 4A
37
+5 V
18
Asse 4B
38
+12 V
19
Asse 4Z
39
–12 V
20
Libero
40
Messa a terra

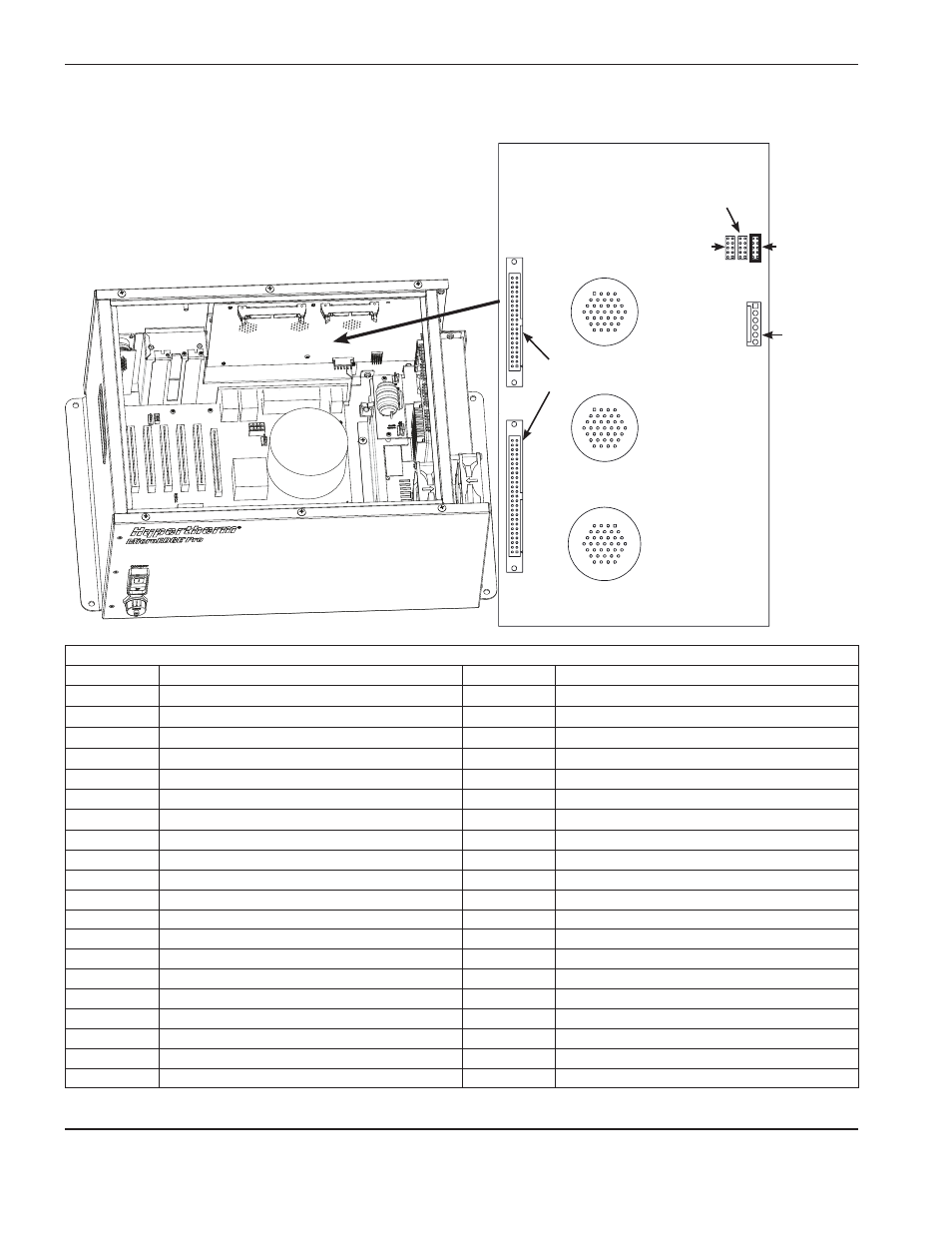

Scheda servo a 4 assi Picopath (141122)
J14
Ponticello per tensione
del codificatore esterno
J13
Ponticello per codificatori
12 V in tensione
J12
Ponticello per
codificatori
5 V in
tensione
J8
12 I/O
J7
Assi 1 e 2
J6
Assi 3 e 4
J5
1
4
34
37
1
4
34
37
1
4
34
37
Alla MCC
4 assi
J3
Piattina
servo
Piattina I/O digitale
J11
Alimentazione
scheda di
distribuzione
