Manutenzione e diagnostica
4-38
MicroEDGE Pro
Manuale d’istruzioni 807294 Revisione 1

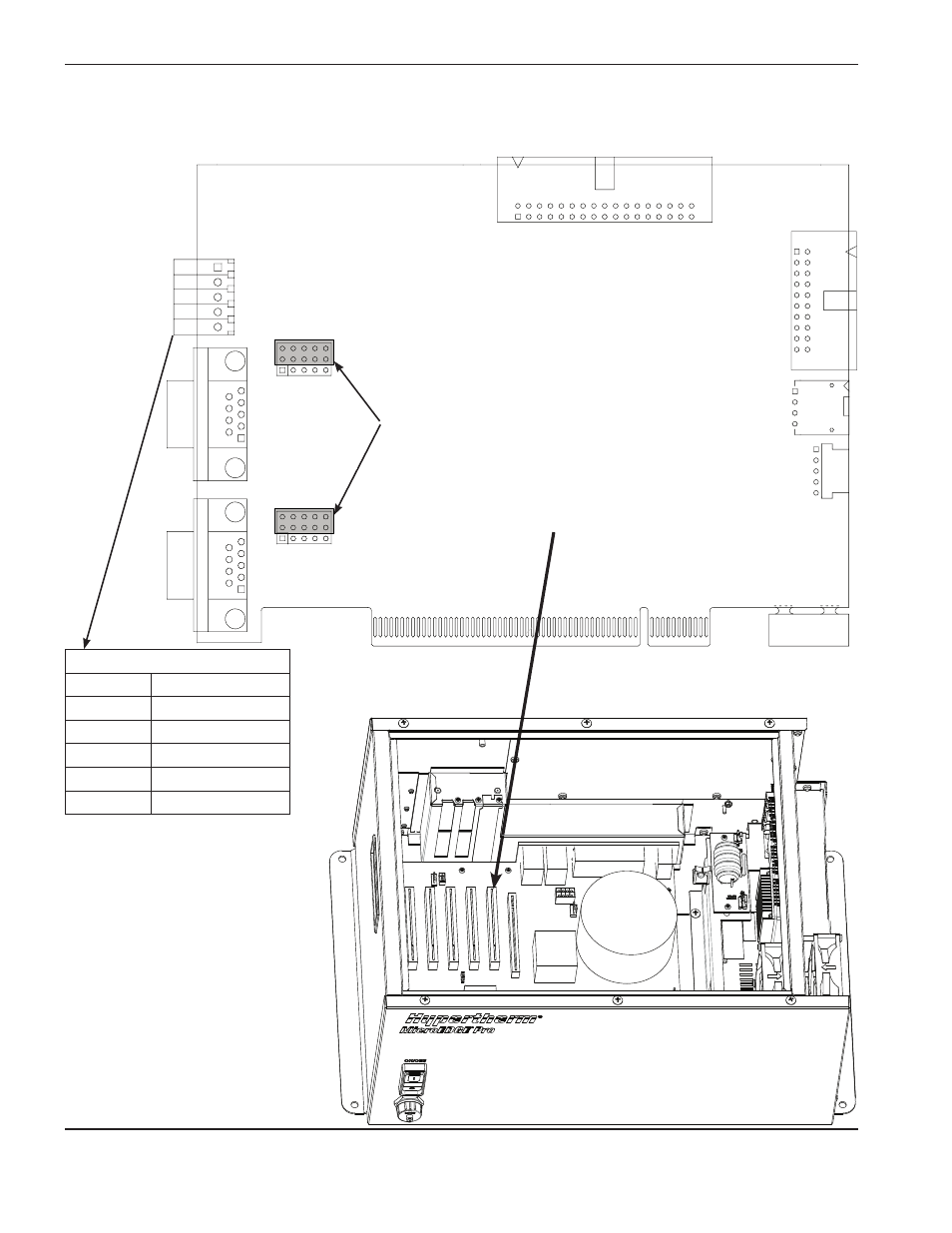

Scheda isolamento seriale e utilità SERCoS II e SERCoS III (141194)
J2 remoto ON/OFF
J3 a seriale COM3 e COM4
J4
J10 all’interruttore ON/OFF
sul pannello frontale
J7
2x5 Ponticelli
2 connettori
RS-422
RS-232
RS-232
RS-422
J5 Porta A
COM3
J8 Porta B COM4 B
J6 a distribuzione di potenza e
scheda madre ON/OFF
Connettore J2 (remoto oN/oFF)
N. piedini Segnale
1
ON/OFF remoto +
2
ON/OFF remoto –
3
Comune
4
12 V
5
Protezione
Installato nello
slot 1 PCI
