Manutenzione e diagnostica
4-8 MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1
test I/o
Eseguire questa verifica nei seguenti casi:
• Malfunzionamento di un punto di I/O.
• Necessità di eliminare il funzionamento di I/O CNC a seguito di un problema nell’intero sistema di taglio.
• Ripetersi di un guasto ricorrente, ad esempio un interruttore di fine corsa che non si attiva o disattiva.
Per verificare I/o, procedere come descritto di seguito:
1. Sulla schermata Interfaccia macchina, scegliere la porta I/O che si desidera verificare.

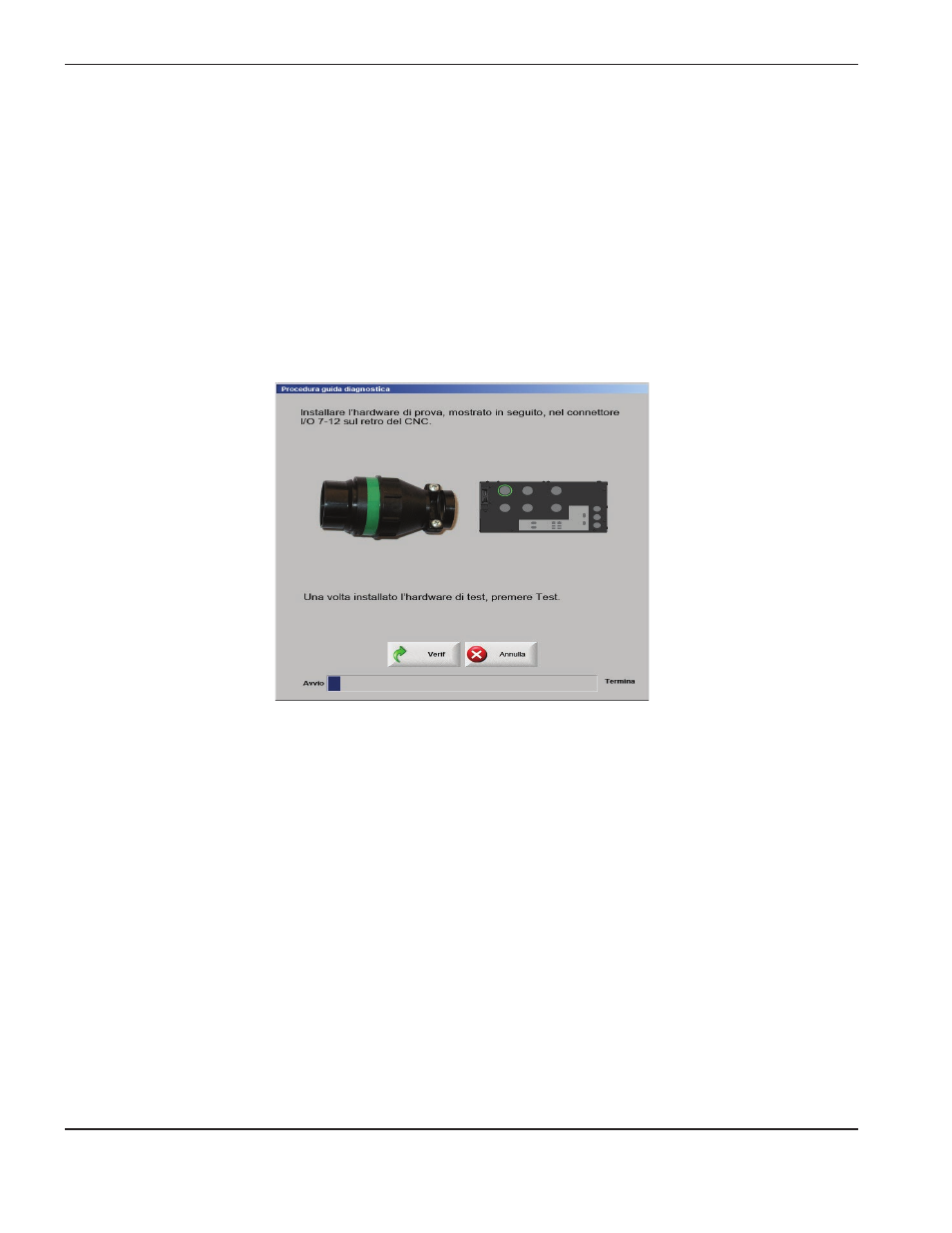

2. Attenersi alle istruzioni visualizzate sullo schermo per collegare la spina di verifica Picopath (bianca) o HyPath
(verde) nella porta I/O selezionata sul retro di MicroEDGE Pro.
3. Sulla schermata Interfaccia macchina, premere Verifica. Viene visualizzato un messaggio per segnalare che
la verifica è stata completata con successo.
4. Se la verifica non riesce, attenersi alle istruzioni visualizzate sullo schermo per connettere la seconda spina
di verifica Picopath (arancione) o HyPath (rossa) in modo da isolare il punto I/O che sta causando il problema.
