Servoconnettori HyPath a 4 assi
La scheda PCB servo HyPath a 4 assi fornisce i collegamenti per l’unità e il codificatore fino a 4 servoassi indipendenti.
Sulla scheda sono disponibili due connettori circolari. Ogni connettore consente il collegamento di due servoassi
indipendenti.
Le assegnazioni degli assi vengono eseguite nella schermata degli assi del software Phoenix. Per ulteriori informazioni,
consultare il documento Manuale d’installazione e configurazione del software Phoenix.
Servoconnettore HyPath
Usare le seguenti informazioni per creare cavi servo HyPath.
Il servoconnettore HyPath è un connettore circolare a 37 piedini:
• Connettore cavo: AMP 206150-1
• Contatti presa: AMP 164164 (16 – 18 AWG), AMP 164163 (20 – 24 AWG)
• Kit Hypertherm: 228491

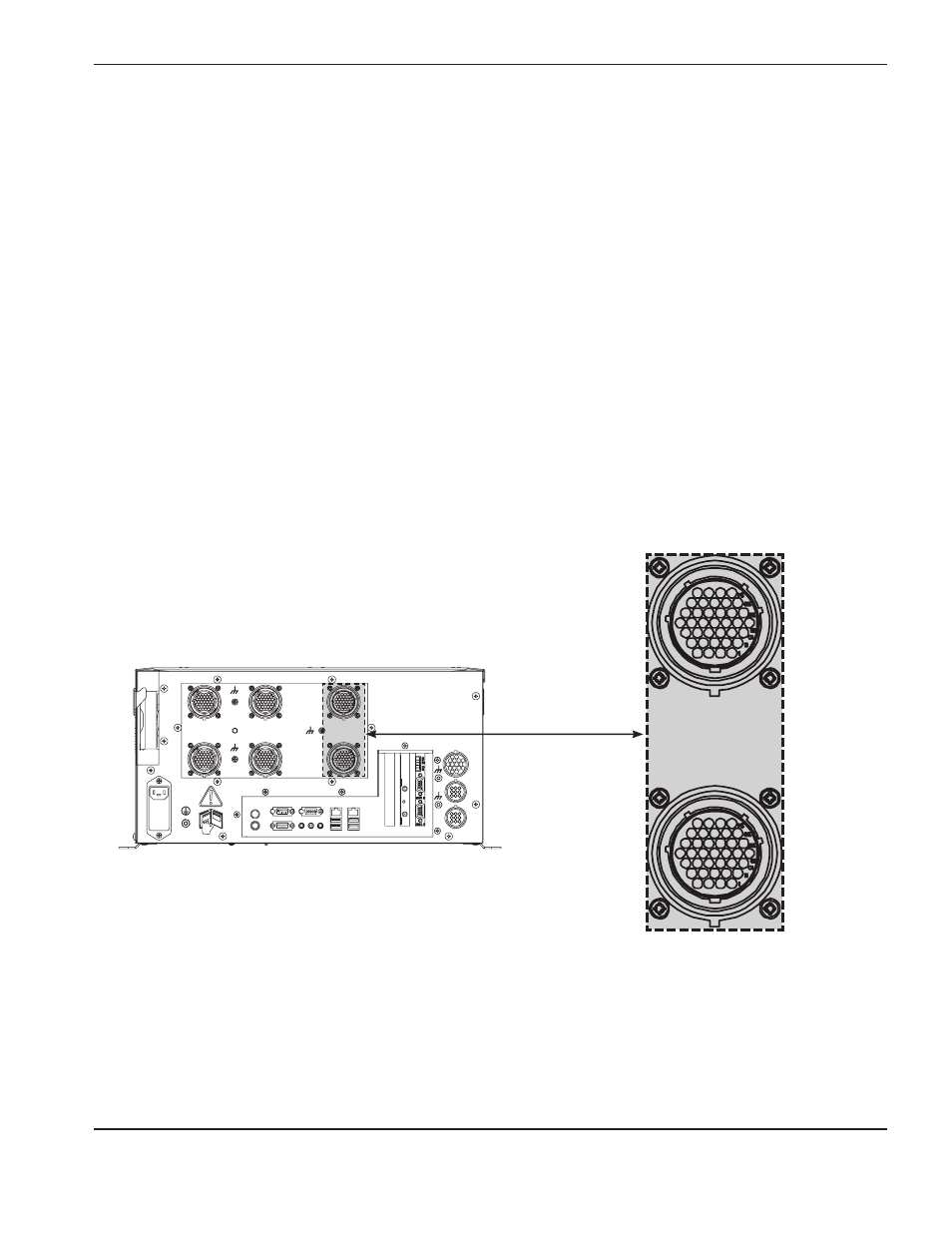

Posizione dei servoconnettori a 4 assi
Servoconnettori
HyPath
J3 Assi 1 – 2
J4 Assi 3 – 4
