Manutenzione e diagnostica
MicroEDGE Pro Manuale d’istruzioni 807294 Revisione 1 4-11
verifica tHC (controllo di altezza torcia)
AvvERtENzA!
Per impedire il movimento sul banco, scollegare tutti i cavi degli assi dal CNC prima di eseguire
questa verifica.
Eseguire questa verifica nei seguenti casi:
• Il contatto dell’ugello non funziona correttamente. Ad esempio, l’IHS che utilizza il contatto ohmico non rileva la
lamiera o non è accurato, la torcia scorre nella lamiera durante il taglio senza risalire o si accende nell’aria.
• Il ritorno della tensione d’arco non funziona correttamente.
• La torcia si solleva dalla lamiera o si inserisce nella lamiera durante la prima parte di un taglio dopo lo sfondamento.
Per verificare una porta tHC, procedere come descritto di seguito:
1. Sulla schermata Interfaccia macchina, scegliere la porta THC che si desidera verificare.

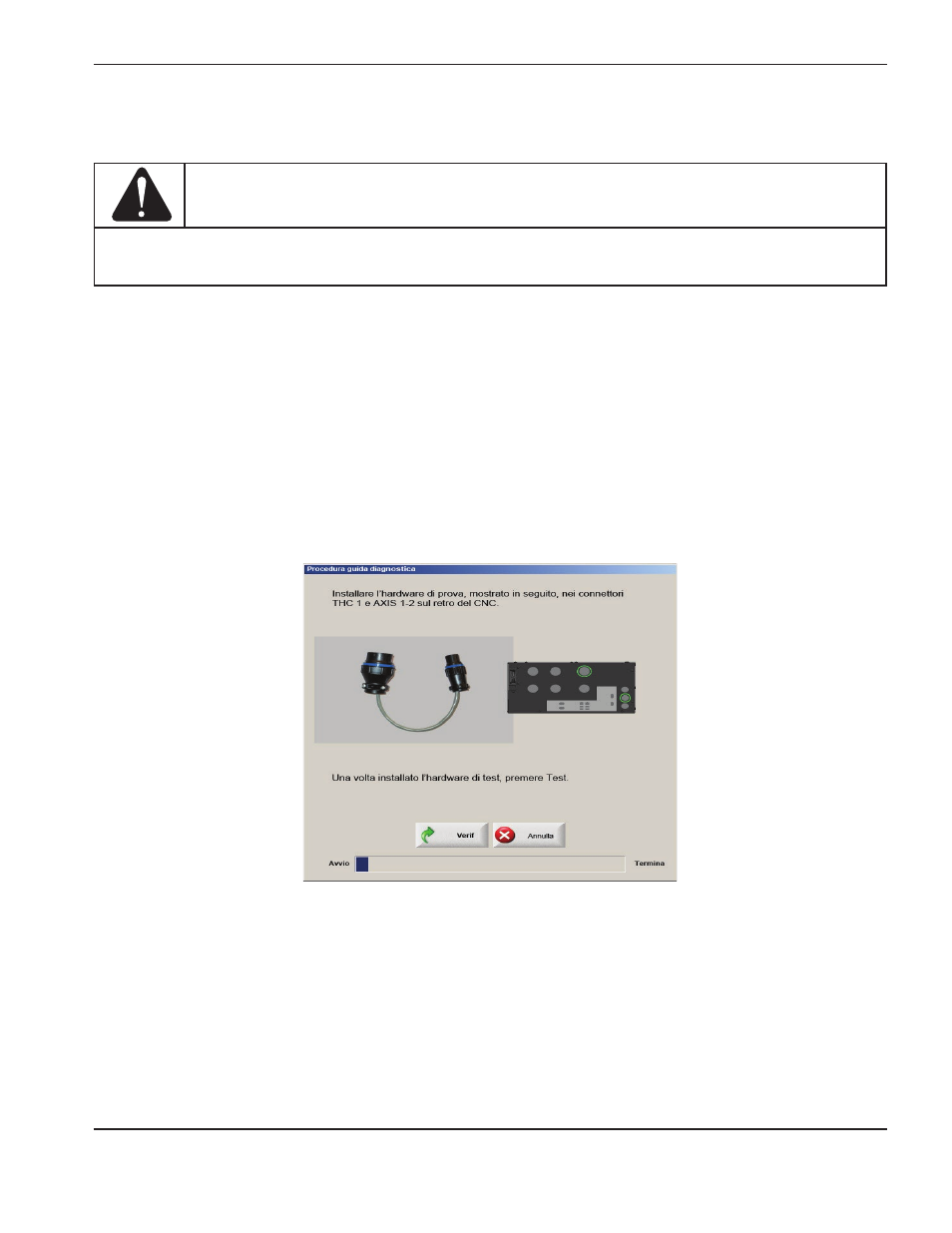

2. Attenersi alle istruzioni visualizzate sullo schermo per collegare il cavo di verifica THC alla porta THC selezionata
e alle porte assi 1 – 2 (Hypath) o porta X/Y (Picopath). Utilizzare il tester blu per HyPath e il tester giallo (non
mostrato) per Picopath.
3. Sulla schermata Interfaccia macchina, scegliere Verifica. Viene visualizzato un messaggio per segnalare che la
verifica è stata completata con successo.
Se il test ha esito negativo, contattare l’OEM o l’integratore di sistema per verificare o sostituire questi componenti
nell’ordine seguente:
1. Scheda interfaccia di campo analogica
2. Piattina
3. Scheda ingresso analogico
