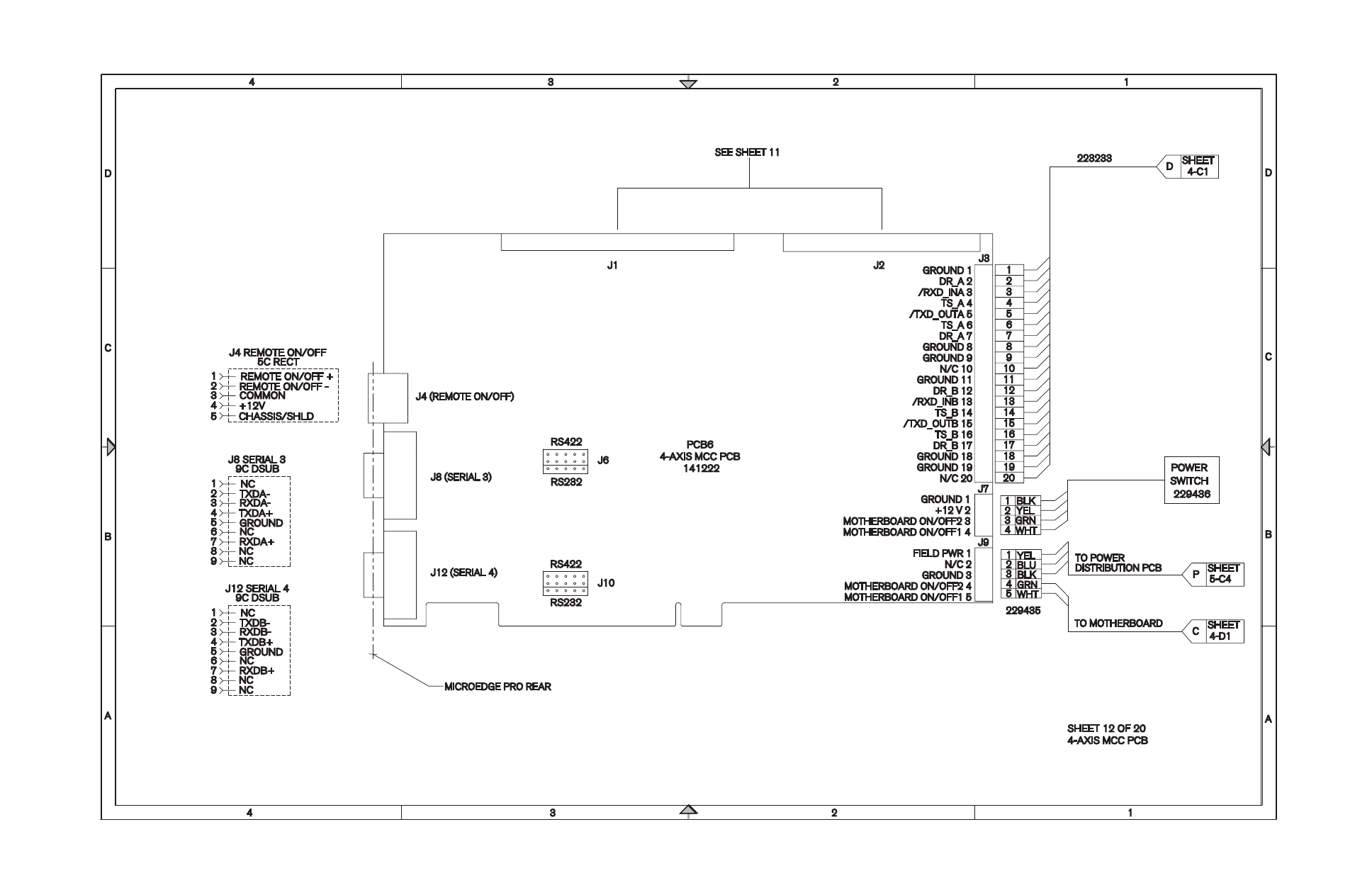

MICROEDGE PRO REAR

J1

J2

J3

J7

J4 (REMOTE ON/OFF)

J8 (SERIAL 3)

J12 (SERIAL 4)

SEE SHEET 11

FIELD PWR 1

N/C 2

GROUND 3

MOTHERBOARD ON/OFF2 4

MOTHERBOARD ON/OFF1 5

J9

GROUND 1

+12 V 2

MOTHERBOARD ON/OFF2 3

MOTHERBOARD ON/OFF1 4

GROUND 1

DR_A 2

/RXD_INA 3

TS_A 4

/TXD_OUTA 5

TS_A 6

DR_A 7

GROUND 8

GROUND 9

N/C 10

GROUND 11

DR_B 12

/RXD_INB 13

TS_B 14

/TXD_OUTB 15

TS_B 16

DR_B 17

GROUND 18

GROUND 19

N/C 20

223233

WHT

GRN

BLK

BLU

YEL

5

4

3

2

1

229435

TO POWER

DISTRIBUTION PCB

TO MOTHERBOARD

5-C4

4-D1

C

P

D

4-C1

POWER

SWITCH

229436

5

1

4

8

9

6

7

3

2

NC

RXDB-

NC

GROUND

TXDB+

NC

NC

RXDB+

J12 SERIAL 4

9C DSUB

TXDB-

9

RXDA-

8

1

4

3

NC

6

7

2

TXDA+

RXDA+

J8 SERIAL 3

9C DSUB

NC

TXDA-

5

GROUND

NC

NC

3

2

1

+12V

J4 REMOTE ON/OFF

5C RECT

COMMON

REMOTE ON/OFF +

4

REMOTE ON/OFF -

CHASSIS/SHLD

5

J10

J6

RS232

RS232

RS422

RS422

PCB6

4-AXIS MCC PCB

141222

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

YEL

BLK

GRN

WHT

4

3

2

1

SHEET 12 OF 20

4-AXIS MCC PCB
